Agregaty chłodnicze TZ D ze zintegrowaną konfiguracją chłodzenia darmowego free cooling
2 wersje produktu
- Standardowy agregat chłodniczy
- Agregat chłodniczy z funkcją free cooling
Dostępne 3 czynniki chłodnicze
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R -134a (EWA/FD)
4 poziomy efektywności
- Blue (B-)
- Silver (S-)
- Gold (X-)
- Platinum (P-)

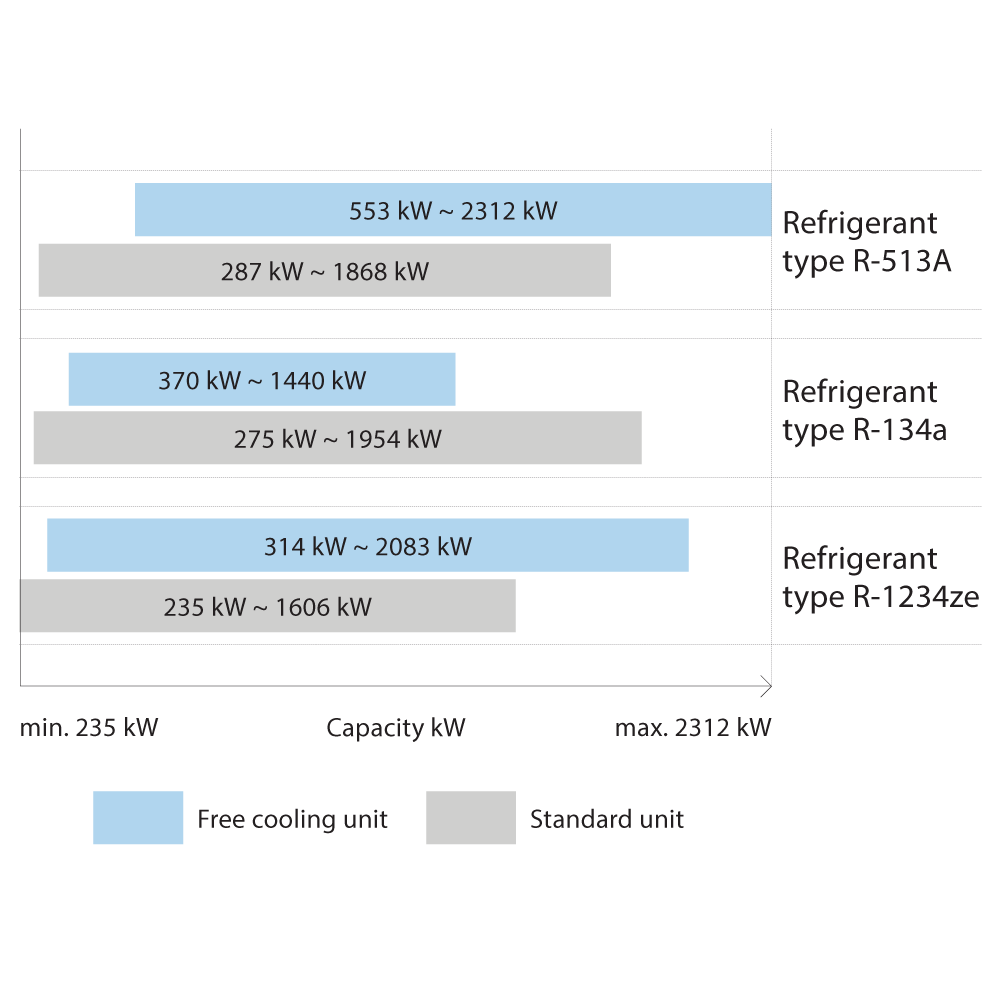

Zakres wydajności

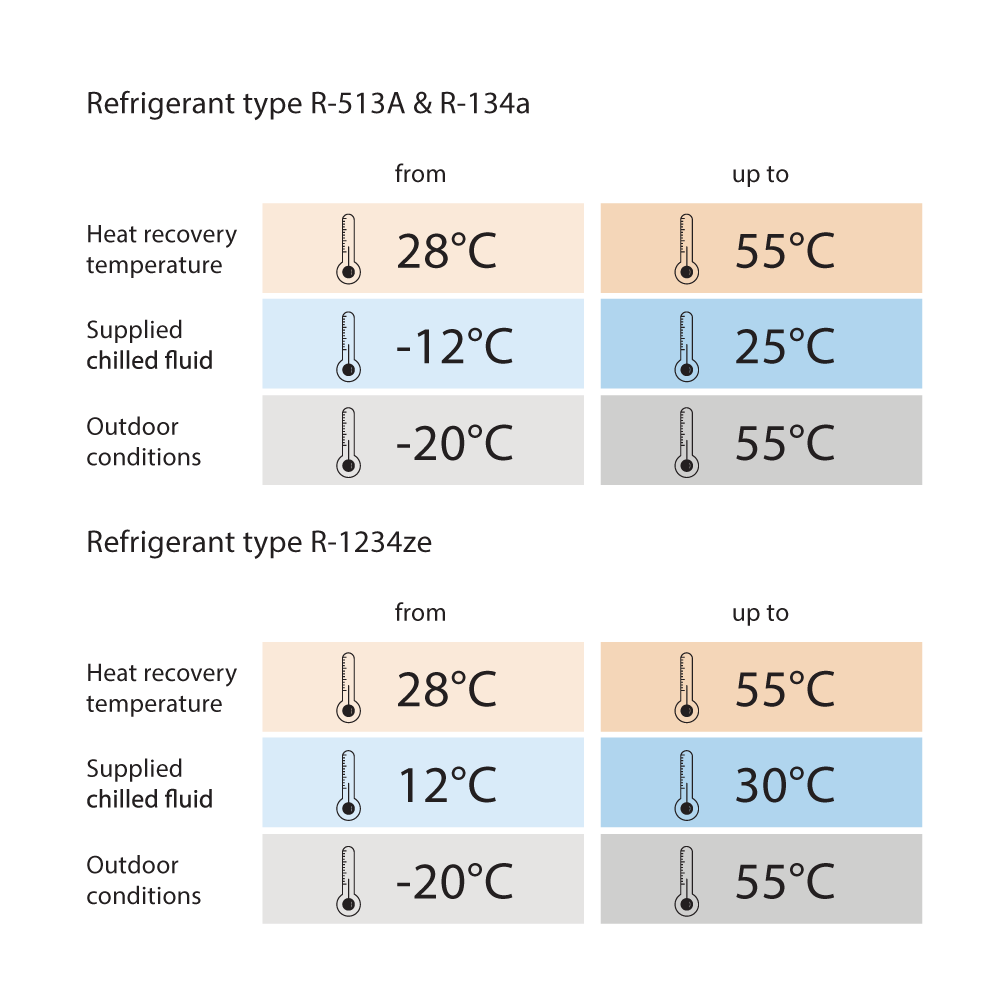

Zakres roboczy
Przegląd produktów
Zalety produktu

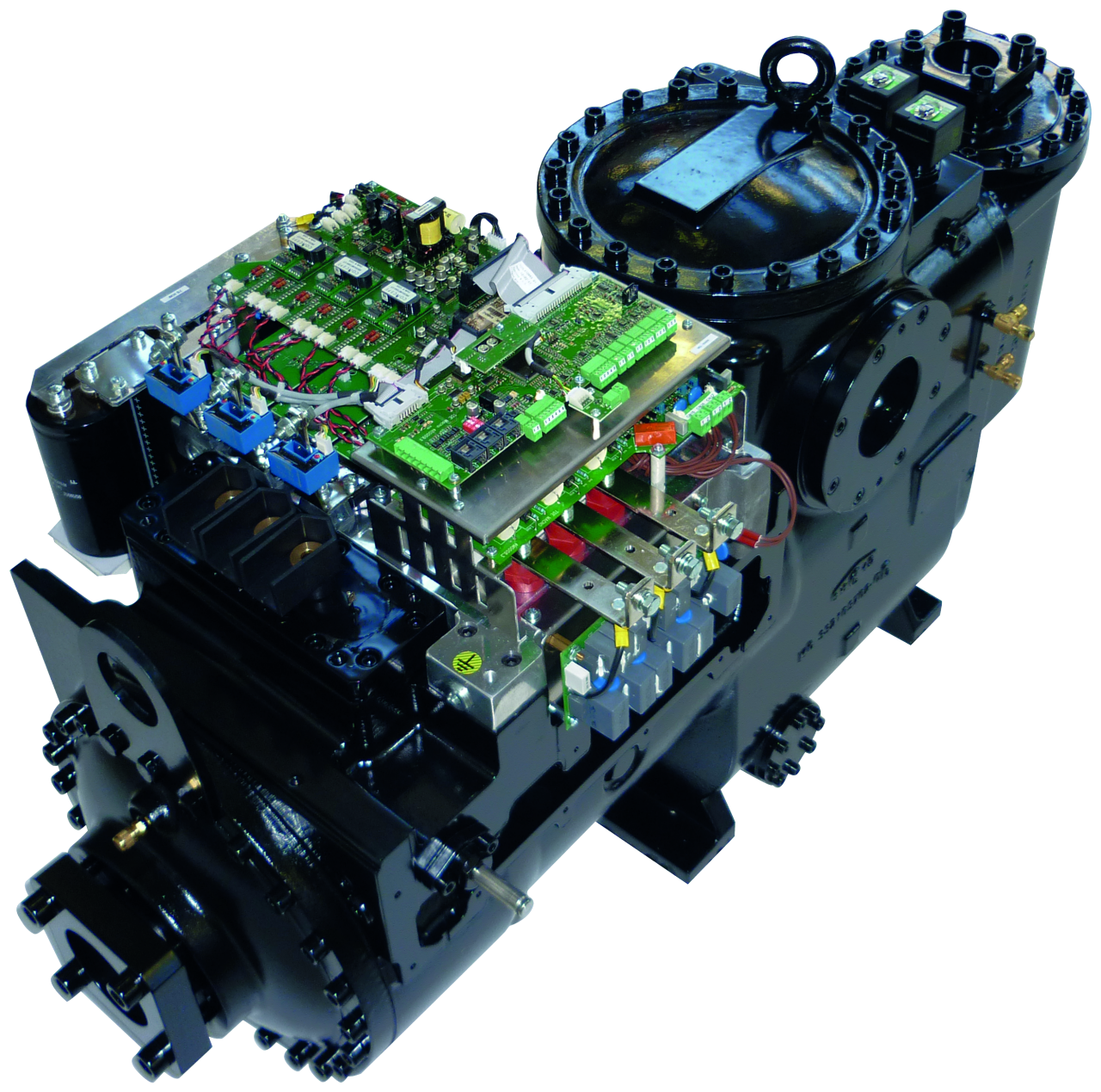

1. Konstrukcja sprężarki jednośrubowej Daikin
Konstrukcja sprężarki jednośrubowej Daikin. Ta technologia została zaprojektowana tak, aby była wyjątkowo niezawodna, nawet w surowych warunkach. Dzięki wyważeniu wirnika głównego zarówno w kierunku promieniowym, jak i osiowym, łożysko sprężarki charakteryzuje się wyjątkowo wysoką niezawodnością.
2. Wyjątkową niezawodność zapewnia własny inwerter Daikin
Dwa oddzielne i niezależne obiegi czynnika chłodniczego zapewniają maksymalne bezpieczeństwo i łatwość konserwacji.
3. Wyjątkowa efektywność dzięki firmowemu układowi VFD i zmiennemu współczynnikowi objętości Daikin
Daikin VFD umożliwia optymalną pracę jednostki, redukując i kontrolując koszty eksploatacji w każdych warunkach pracy. Firmowa sprężarka jednośrubowa jest zintegrowana z systemem Variable Volume Ratio (VVR), który moduluje stopień sprężania, podnosząc wydajność sprężarki dla zmiennych warunków otoczenia.

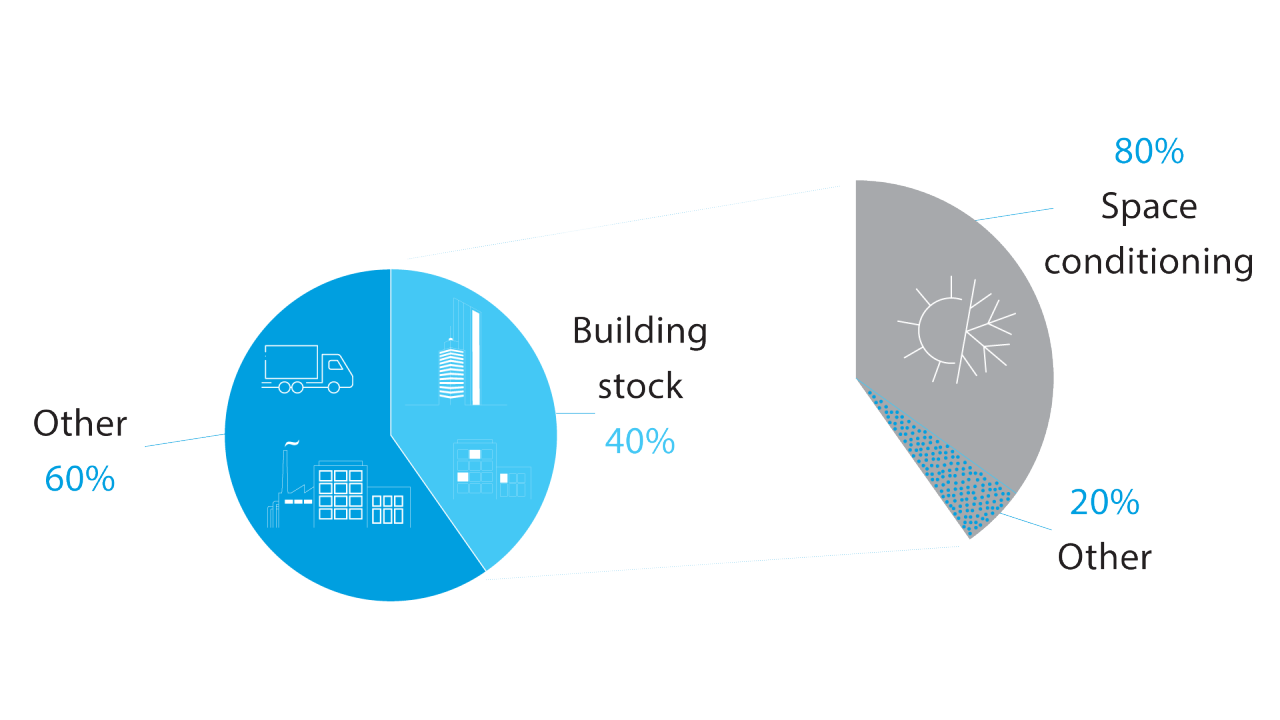

KLIMATYZACJA: KONIECZNOŚĆ, KTÓRA WPŁYWA NA KOSZTY EKSPLOATACJI

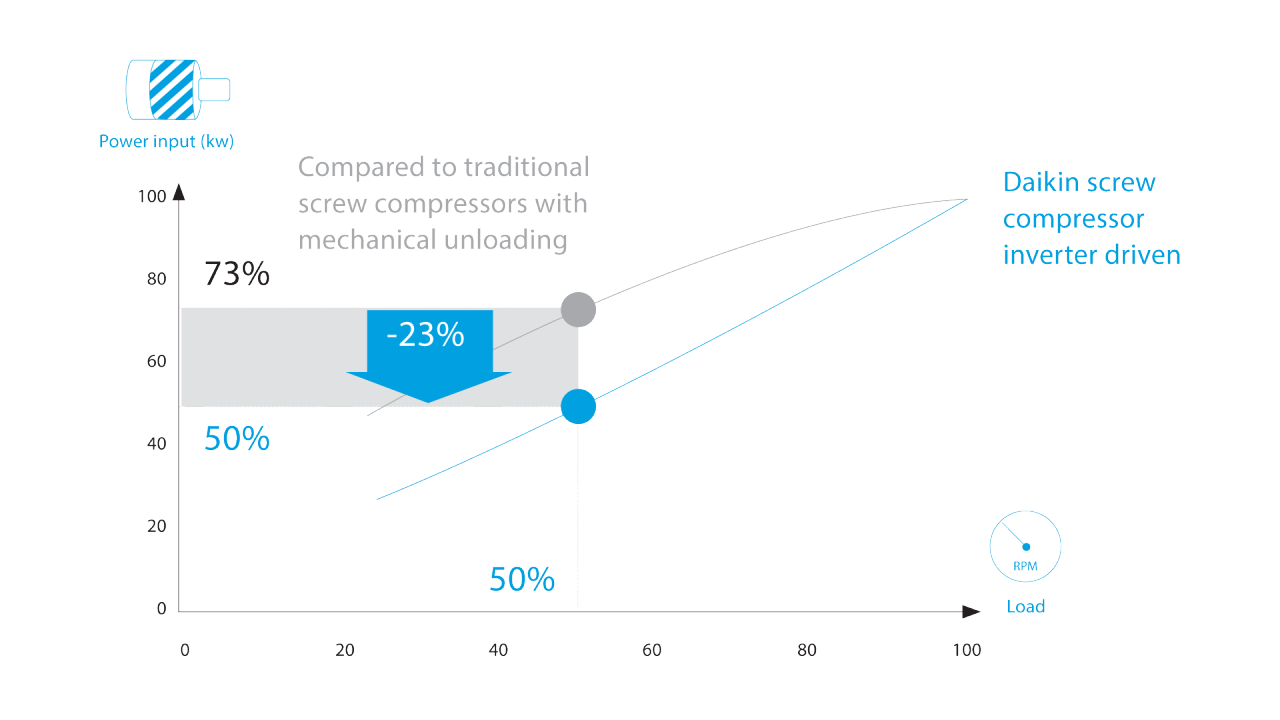

DAIKIN: MĄDRY WYBÓR DLA OBNIŻENIA KOSZTÓW EKSPLOATACJI
4. Zintegrowany aktywny filtr harmonicznych Daikin
Aktywne filtry harmonicznych (AHF) redukują zniekształcenia harmoniczne w układach elektrycznych i kompensują prądy harmoniczne w czasie rzeczywistym, poprawiając jakość zasilania systemu. Aktywny filtr harmonicznych firmy Daikin jest w pełni zintegrowany z agregatem chłodniczym.
Pełna integracja oznacza:
- nie jest wymagana dodatkowa przestrzeń,
- brak dodatkowych działań instalacyjnych,
- cały zespół jest testowany fabrycznie,
- nie jest wymagana dodatkowa konserwacja.

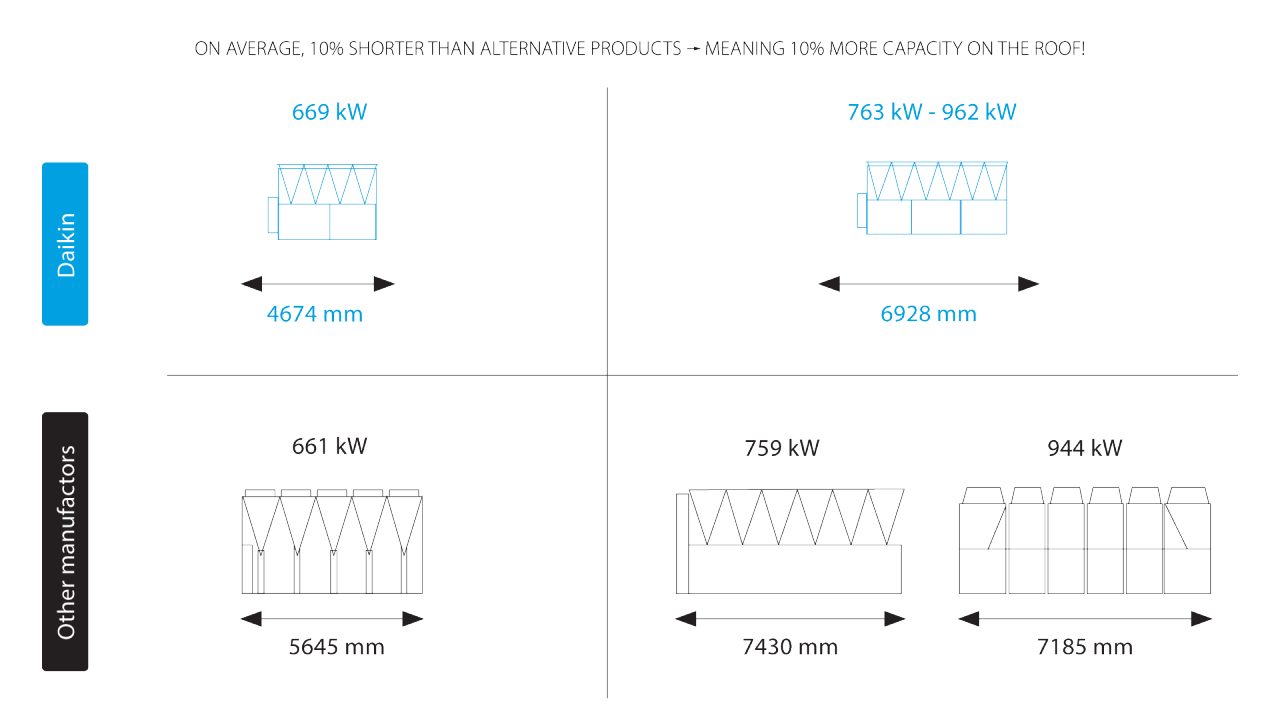

5. Jednostki Daikin TZ D są niezwykle kompaktowe
Pomimo trybu chłodzenia darmowego free-cooling, jednostki Daikin TZ D są niezwykle kompaktowe. Wynika to ze specjalnego przeprojektowania sekcji skraplacza, co nie tylko zmniejsza wymaganą przestrzeń, ale także poprawia ogólną efektywność systemu.
6. Konfiguracja funkcji freecooling nie wymaga dodatkowej przestrzeni
Nie zajmuje dodatkowej przestrzeni w porównaniu ze standardowym agregatem chłodniczym bez funkcji free cooling.
Integracja opcji
7. Szeroki zakres działania
Jednostki TZ D mogą pracować w szerokim zakresie warunków, dzięki czemu nadają się do różnych zastosowań. Mogą one dostarczać schłodzoną wodę do zastosowań takich jak lodowiska o temperaturach do -15°C, a jednocześnie nadają się do centrów danych, które wymagają wyższych temperatur wylotowych parownika do 30°C. Ta wszechstronność zapewnia wyjątkową elastyczność, umożliwiając jednostkom TZ D efektywną pracę w szerokim zakresie środowisk i klimatów.

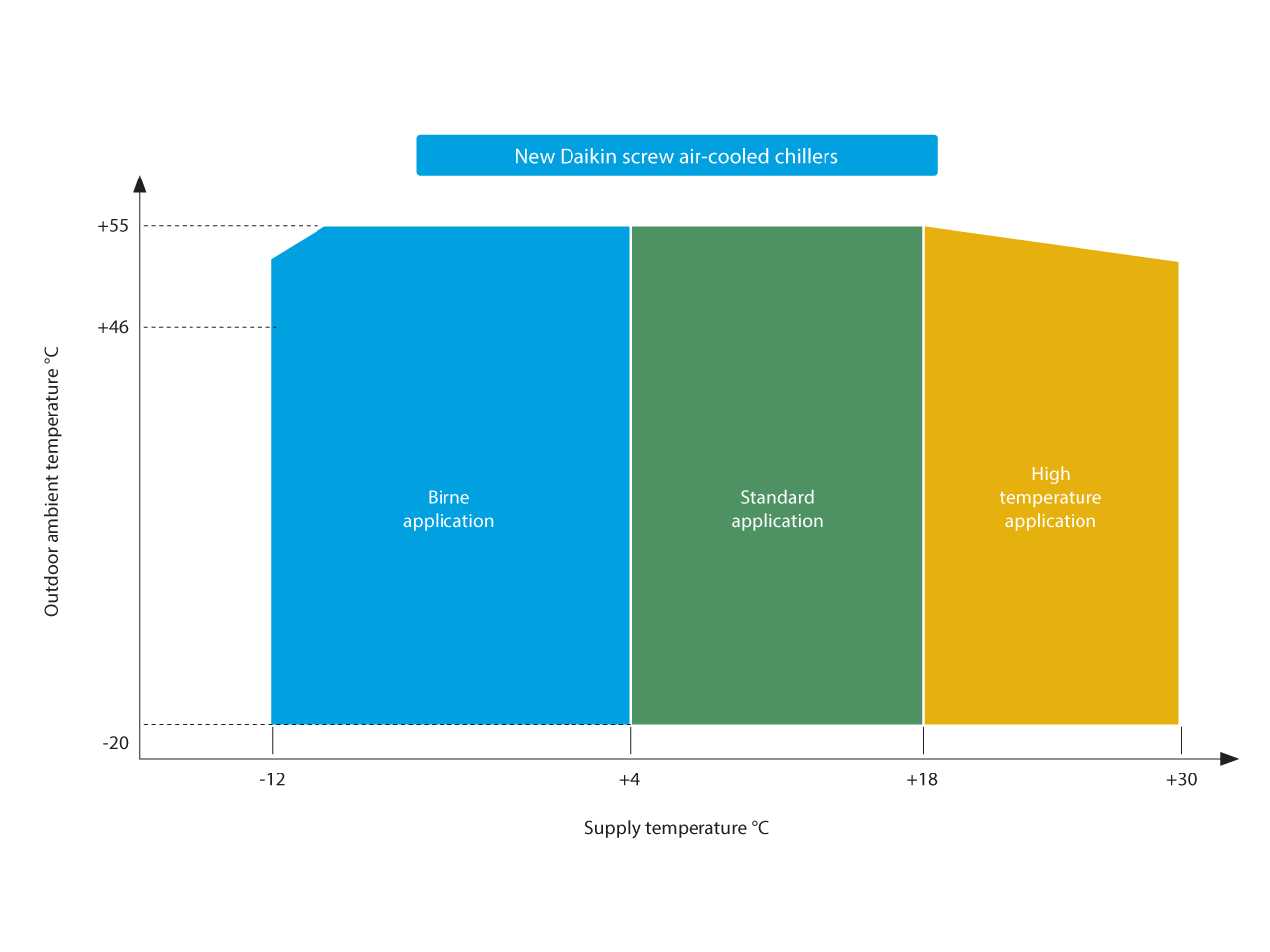

Zakres działania
Odzyskiwanie ciepła w celu optymalizacji zużycia energii

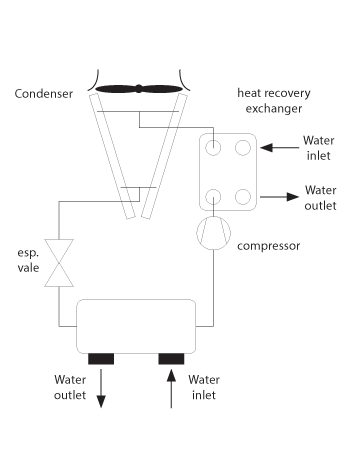

8. Możliwość integracji opcji całkowitego lub częściowego odzysku ciepła
Pozwala to na odzyskanie części lub całości ciepła uzyskanego podczas procesu chłodzenia. Poprawia to efektywność energetyczną i zmniejsza koszty eksploatacji. W wersji z całkowitym odzyskiem ciepła jednostka jest wyposażona w dodatkowy skraplacz na obieg dla produkcji ciepłej wody. W wersji z częściowym odzyskiem ciepła jednostka jest wyposażona w jeden schładzacz do produkcji ciepłej wody. Ten system odzyskiwania ciepła umożliwia produkcję ciepłej wody, która może być wykorzystywana do określonych zastosowań.
Gdy funkcja odzyskiwania ciepła jest WŁĄCZONA, efektywność jednostki, którą należy wziąć pod uwagę, to nie EER (współczynnik efektywności energetycznej), który odnosi się tylko do efektu chłodzenia jednostki. Dzięki odzyskowi ciepła urządzenie zapewnia również energię grzewczą, którą w przeciwnym razie powinno dostarczać inne źródło. Całkowity współczynnik efektywności jest zdefiniowany jako:
TER = Wydajność chłodnicza + Wydajność grzewcza
───────────────────────────────
Pobór mocy
Przydatna integracja dla różnych zastosowań
9. Dostępna jest opcja monitorowania sprawności działania
Informacje o sprawności działania urządzenia są dostępne bezpośrednio ze sterownika, który dostarcza dane w czasie rzeczywistym, a także dane historyczne. Pozwala to monitorować efektywność urządzenia i dokonywać niezbędnych regulacji w celu utrzymania optymalnej sprawności działania. Dzięki śledzeniu danych dotyczących wydajności możliwe jest wczesne identyfikowanie anomalii lub odchyleń, co pozwala wykrywać potencjalne problemy i zarządzać nimi, zanim doprowadzą do awarii.

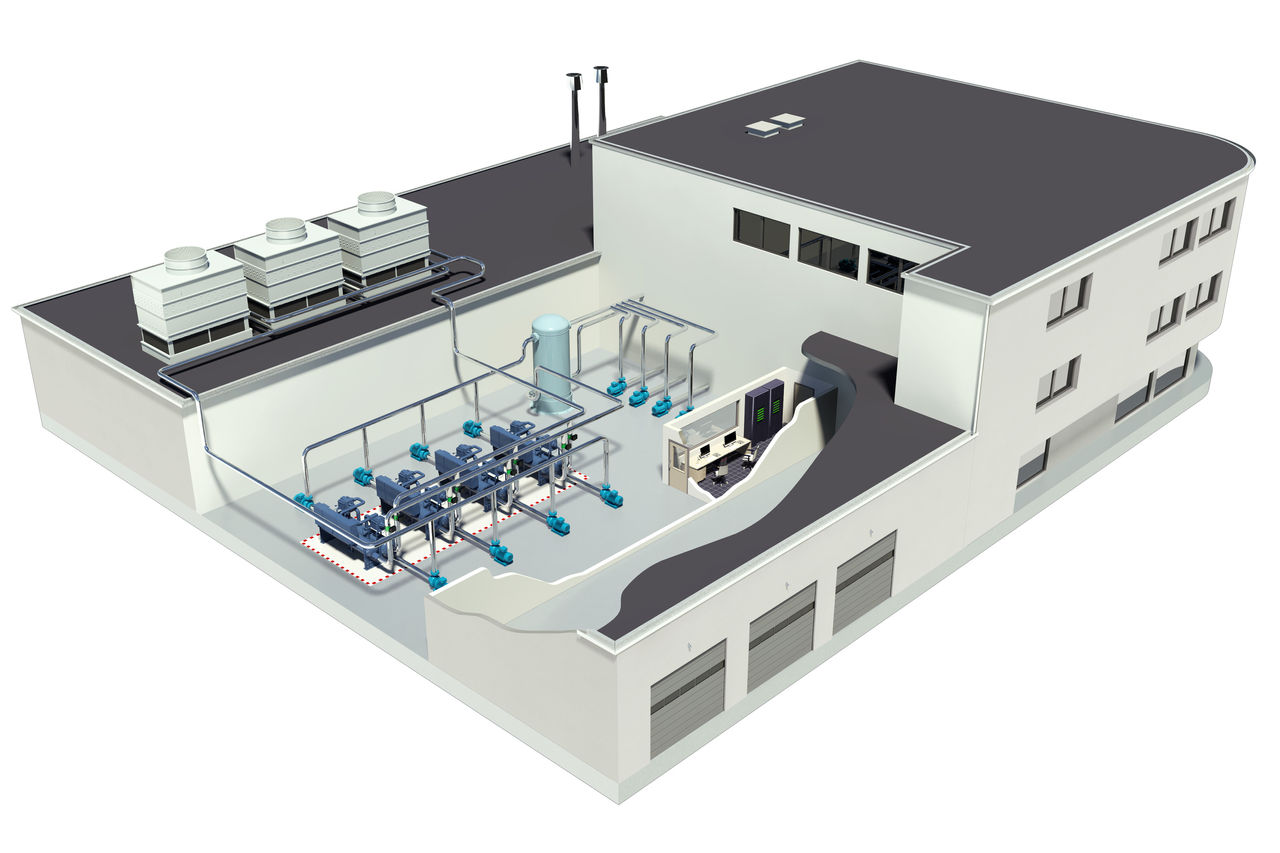

10. Jednostki te można zintegrować w złożony system składający się z kilku jednostek Daikin
Skuteczne zarządzanie taką grupą jednostek jest niezbędne dla optymalizacji czasu pracy i zapewnienia prawidłowego działania. Można to osiągnąć dzięki opcji Intelligent Chiller Manager (iCM), która optymalizuje systemy składające się maksymalnie z 8 jednostek, oraz narzędziu do zdalnego monitorowania w chmurze Daikin on Site. Daikin iCM można podłączyć do Daikin on Site, opartej na chmurze platformy monitorowania, która łączy się z systemami zarządzania budynkiem (BMS).

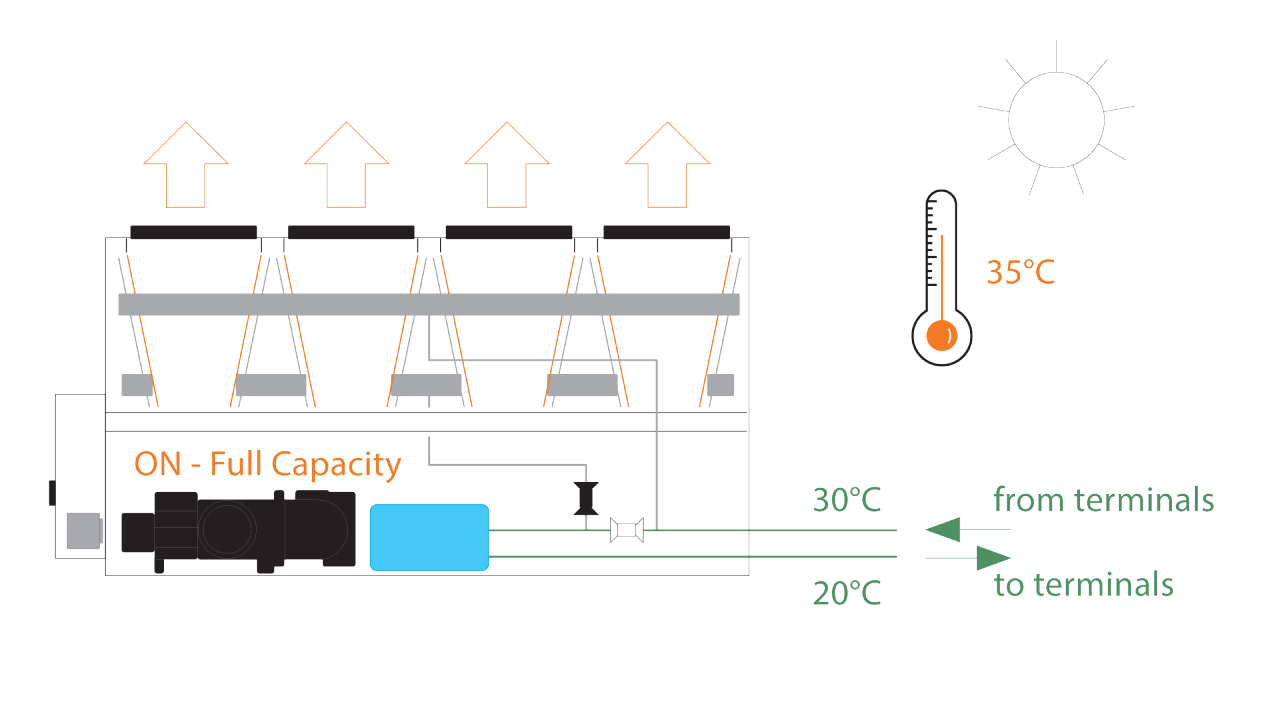

Konfiguracja darmowego chłodzenia
Otwarty obieg (z glikolem)
System free cooling jest przeznaczony do chłodzenia płynu poprzez wykorzystanie zimnej energii z otoczenia. Gdy temperatura otoczenia na zewnątrz jest wyższa od temperatury cieczy, urządzenie zapewnia wydajność chłodzenia, wykorzystując wyłącznie sprężarki (tryb chłodzenia mechanicznego). Gdy temperatura otoczenia spadnie poniżej temperatury cieczy wpływającej do urządzenia, powietrze zewnętrzne może zostać wykorzystane do schłodzenia cieczy przed jej dotarciem do parownika, przechodząc od częściowego do pełnego chłodzenia darmowego free cooling stosownie do zmian temperatury otoczenia.
Obieg zamknięty (bez glikolu)
Lutowany płytowy wymiennik ciepła jednostki tworzy zamkniętą pętlę z wymiennikiem chłodzenia free cooling i dedykowaną pompą. W tym systemie glikol jest utrzymywany w obiegu zamkniętym. Opcja bez glikolu działa w systemie „zamkniętej pętli”, zapewniając zgodne i efektywne rozwiązanie dla zastosowań, w których preferowane jest unikanie stosowania glikolu. Wśród jego zalet można wymienić znaczne oszczędności kosztów, ponieważ unikanie glikolu w systemie klienta ułatwia jego konserwację i poprawia ogólną efektywność. W procesach przemysłowych ogranicza ryzyko zanieczyszczenia, zapewniając, że jakość produktu nie jest zagrożona.
3 kluczowe zalety konfiguracji bez glikolu
