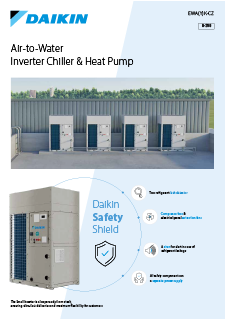

EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
Poznaj nowy standard w dziedzinie kompaktowych, wysokowydajnych systemów sterowania klimatem.

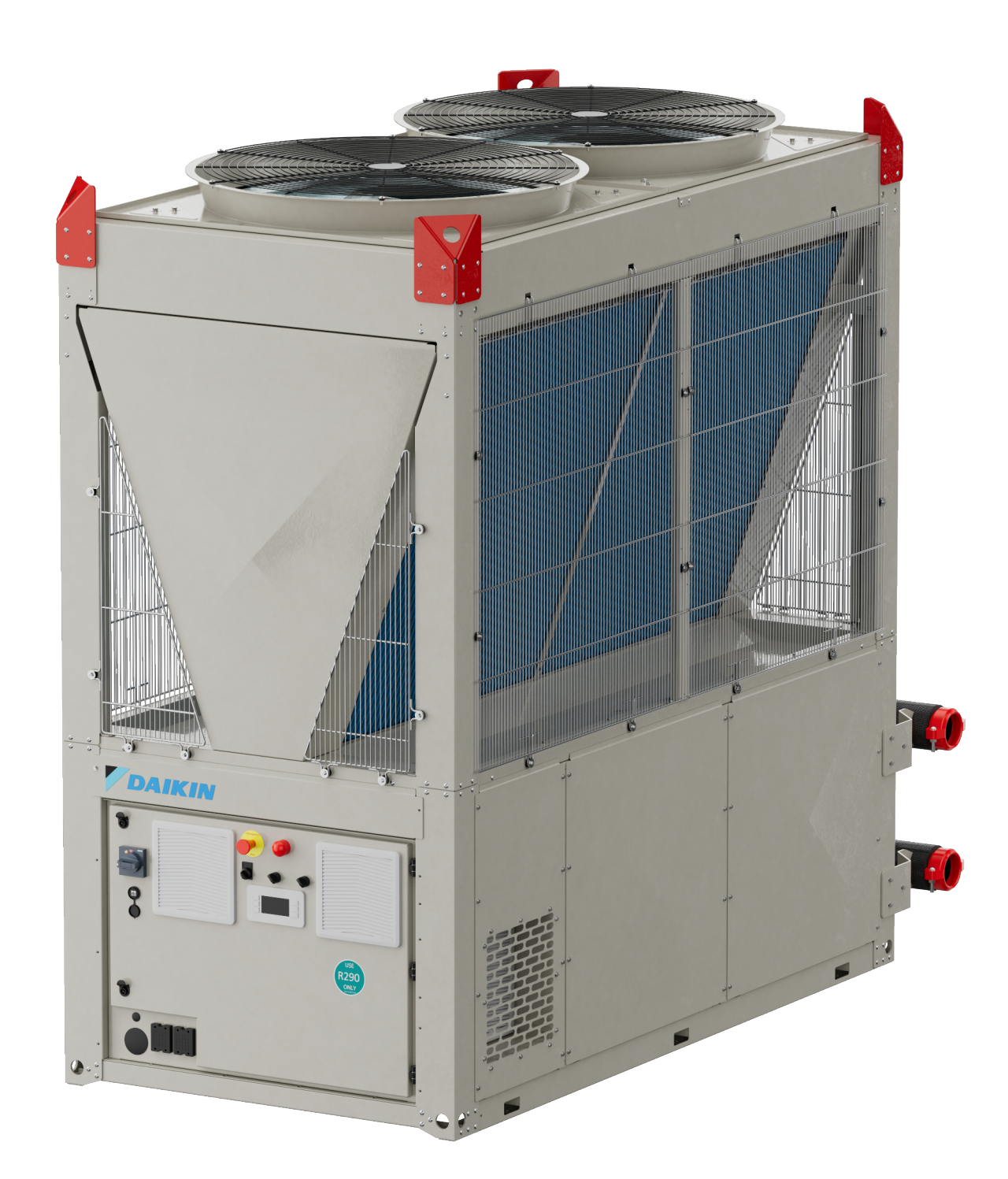

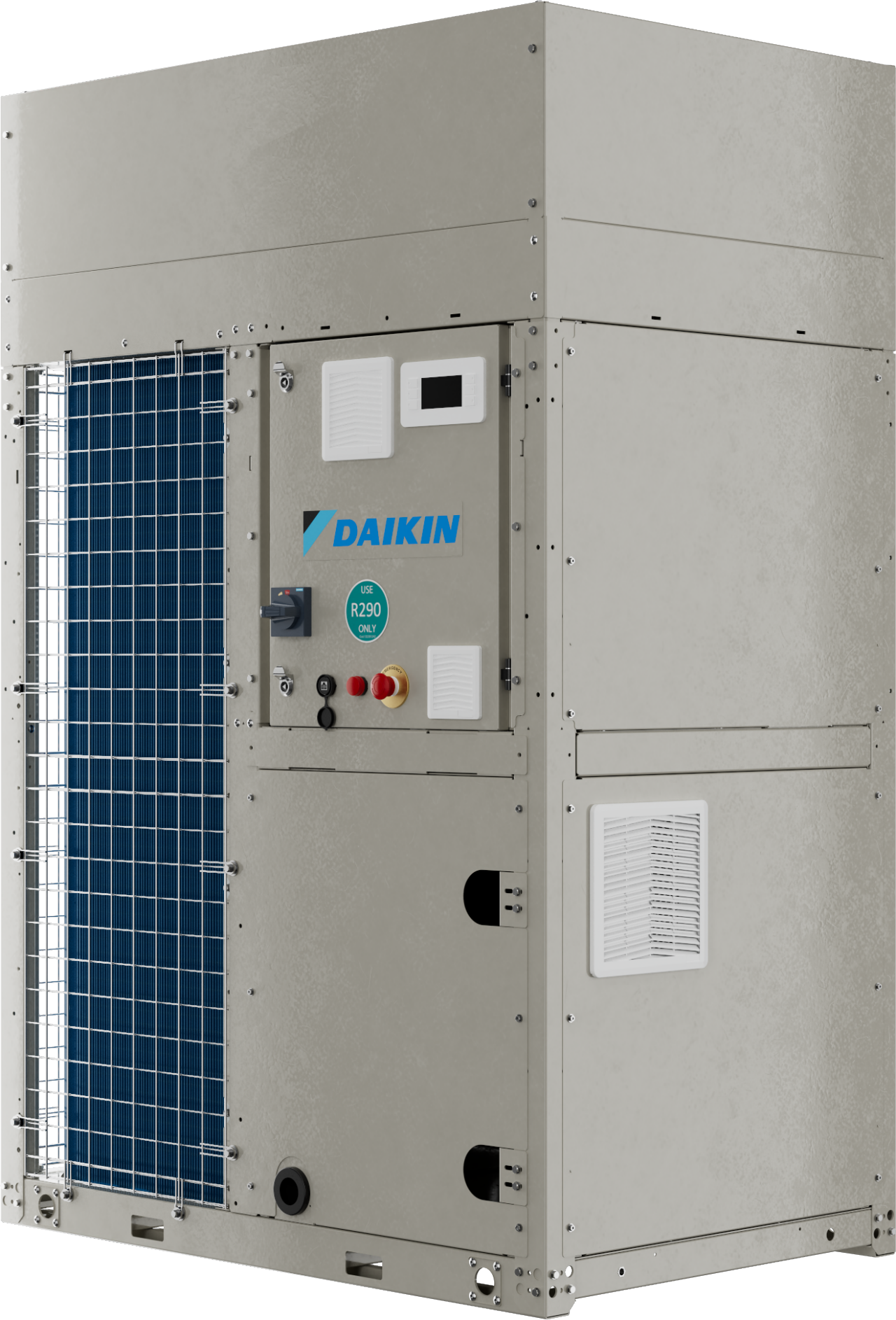

Daikin EWA(Y)K-CZ to inwerterowy agregat chłodniczy i pompa ciepła typu powietrze-woda, z czynnikiem chłodniczym R-290 – naturalnym czynnikiem chłodniczym o potencjale globalnego ocieplenia bliskim zeru.
Urządzenie to, zaprojektowane z myślą o projektach, w których liczy się oszczędność miejsca i szybkość działania, zapewnia temperaturę wody grzewczej do 75°C, dzięki czemu stanowi doskonałą alternatywę dla kotłów w budynkach mieszkalnych, hotelach i szpitalach.
Dostępne są cztery wielkości, zawsze w magazynie.
1 sprężarka – 1 wentylator
20–30 kW
1 sprężarka – 2 wentylatory
40–60 kW
2 sprężarki – 3 wentylatory
70 kW
2 sprężarki – 4 wentylatory
85 kW
Najważniejsze cechy serii EWA(Y)K-CZ
Seria EWA(Y)K-CZ to kompaktowe agregaty chłodnicze z inwerterem typu powietrze-woda oraz odwracalne pompy ciepła wykorzystujące naturalny czynnik chłodniczy R-290.
Działanie wysokotemperaturowe
- Zapewnia temperaturę wody grzewczej do 75°C
- Zachowuje wydajność nawet w ekstremalnych warunkach otoczenia
- Nadaje się zarówno do surowych skandynawskich zim, jak i do eksploatacji w okresie letnim, gdy potrzebna jest ciepła woda użytkowa
Wydajna praca
- Działa wydajnie przy wysokiej różnicy temperatur
- Umożliwia ogrzewanie wody w szerokim zakresie zastosowań
Elastyczne i skalowalne rozwiązanie
- Rozszerza ofertę małych urządzeń ze sterowaniem inwerterowymfirmy Daikin
- Oferuje kompaktowość, skalowalność i elastyczność konstrukcji
- Z łatwością dostosowuje się do różnych zastosowań i wymagań dotyczących wydajności
Dostępność i dostawa
Wersja ze zintegrowana pompą:
- Zawsze dostępna z magazynu
- Zapewnia błyskawiczną dostawę i maksymalną elastyczność
Wersja bez pompy:
- Dostępna w krótkim terminie
- Umożliwia szybką reakcję na okoliczności projektowe
Szeroki zakres pracy
Parametr | Min. | Maks. |
System wody grzewczej | 20°C | 75°C |
Woda lodowa | -15°C | 20°C |
Temperatura otoczenia zewnętrznego | -20°C (ogrzewanie) | 46°C (chłodzenie) |
Stworzone z myślą o wymagających projektach
Zawsze dostępne z magazynu
Konfiguracja z wbudowaną pompą z napędem częstotliwościowym jest zawsze gotowa do natychmiastowej wysyłki – co gwarantuje błyskawiczną dostawę w przypadku pilnych potrzeb projektowych oraz maksymalną elastyczność planowania.
Kompleksowe zastąpienie kotła
Zapewnia ciepłą wodę o temperaturze do 75°C, nawet przy temperaturze zewnętrznej sięgającej −20°C. Bez żadnych kompromisów zastępuje kotły gazowe w budynkach mieszkalnych, hotelach i szpitalach.
Naturalny czynnik chłodniczy R-290
Propan (R-290) ma współczynnik GWP wynoszący zaledwie 0,02. Urządzenie jest w pełni zgodne z nowym rozporządzeniem w sprawie gazów fluorowanych i charakteryzuje się wyjątkowo niską emisją bezpośrednią i pośrednią CO₂ w całym okresie eksploatacji.
Kompaktowa powierzchnia zabudowy
Cztery wersje mocy od 20 do 85 kW, wszystkie o niewielkich wymaganiach przestrzennych. Idealne rozwiązanie do instalacji w ograniczonych przestrzeniach w budynkach mieszkalnych, hotelach i placówkach służby zdrowia.
Urządzenia z pełnym sterowaniem inwerterowym
Sprężarka spiralna ze sterowaniem inwerterowym, pompa z napędem VFD oraz wentylatory EC ze sterowaniem inwerterowym zapewniają razem precyzyjną modulację wydajności, wyjątkową sprawność przy częściowych obciążeniach oraz niskie koszty eksploatacji.
Gotowość do ekologicznego budownictwa
Przyczynia się do uzyskania punktów w programach BREEAM i LEED dzięki efektywności hydraulicznej zapewnianej przez inwerter oraz czynnikowi chłodniczemu o bardzo niskim współczynniku GWP. Dostępne akcesoria do inteligentnych sieci energetycznych pozwalają maksymalizować użycie energii odnawialnej.
Błyskawiczna dostawa. Maksymalna elastyczność.
Small Inverter jest zawsze dostępny z magazynu, co oznacza, że klienci mogą natychmiast reagować na pilne potrzeby projektowe.
Bez czekania, bez opóźnień – po prostu sprawność działania dokładnie wtedy, kiedy jest potrzebna.
Idealne rozwiązanie w przypadku zmian wprowadzanych w ostatniej chwili, wdrożeń etapowych oraz projektów, w których liczy się czas.
- Mieszkalnictwo: Niewielkie rozmiary i cicha praca sprawiają, że urządzenie idealnie nadaje się do mieszkań, willi i budynków wielorodzinnych.
- Hotele: Stały komfort przez cały rok dzięki temperaturze wyjściowej 75°C do ogrzewania i przygotowania ciepłej wody użytkowej.
- Opieka medyczna: Niezawodna i bezpieczna praca dzięki niezależnym obwodom zabezpieczającym oraz certyfikowanym procedurom instalacyjnym.
- Modernizacja: Gotowe rozwiązanie pozwalające na zastępowanie istniejących kotłów gazowych przy minimalnych zmianach w instalacji wodnej.
Bezpieczeństwo na każdym etapie cyklu użytkowania
Daikin Safety Shield
Podejście firmy Daikin do kwestii bezpieczeństwa (zintegrowany system zabezpieczeń) obejmuje cały cykl użytkowania produktu, gwarantując, że partnerzy, instalatorzy i użytkownicy końcowi korzystają z najwyższych standardów bezpieczeństwa na każdym etapie.
Wentylatory z certyfikatem ATEX: Wentylacja panelu, utrzymywanie nadciśnienia i zapobieganie gromadzeniu się gazów palnych.
Niezależne źródło zasilania: Dedykowany obwód zabezpieczający ze wsparciem zasilacza awaryjnego (UPS) zapewnia działanie urządzenia w przypadku awarii zasilania.
Sygnalizacja wizualno-akustyczna: W razie zagrożenia natychmiast generuje sygnały dźwiękowe i wizualne.
Podwójne czujniki nieszczelności: Natychmiastowe wykrywanie nieszczelności w obiegu R-290 oraz uruchamianie procedur wyłączania, alarmów i wentylacji.
Bezpieczna konstrukcja instalacji wodnej: Wykrywa obecność czynnika chłodniczego w obiegu wodnym i automatycznie odłącza urządzenie.
Zweryfikowana instalacja: Gwarantuje to montaż przez wykwalifikowanych specjalistów w ramach zarejestrowania w usługach Stand By Me i e-Care.
Dane techniczne – EWYK-CZP
Chłodzenie
Model | 020 | 025 | 030 | 050 | 085 |
Wydajność chłodnicza (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Pobór mocy (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
Wartość SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Chłodzenie w temperaturze 12/7°C, temperatura otoczenia 35°C. Dane dotyczące osiągów mają charakter wstępny i mogą ulec zmianie przed uruchomieniem sprzedaży.
Ogrzewanie
Model | 020 | 025 | 030 | 050 | 085 |
Wydajność grzewcza (kW) | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Pobór mocy (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55°C / LT 35°C) | 3,50 / 4,75 | 3,56 / 4,82 | 3,51 / 4,68 | 3,50 / 4,62 | 3,55 / 4,66 |
* Ogrzewanie w temperaturze 40/45°C, temperatura powietrza zewnętrznego 7°C. Dane dotyczące osiągów mają charakter wstępny i mogą ulec zmianie przed uruchomieniem sprzedaży.
Informacje ogólne
Parametr | Wartość / Zakres |
Typ sprężarki | Sprężarka spiralna ze sterowaniem inwerterowym + wtrysk pary |
Wymiennik ciepła (powietrze) | Żeberka aluminiowe i miedziane rury |
Wymiennik ciepła (woda) | Lutowana płyta |
Typ wentylatora | Osiowy (1–4 wentylatory w zależności od wielkości) |
Poziom mocy akustycznej | 84–89 dB(A) (w zależności od wielkości) |
Wysokość × Głębokość | 1878 × 812 mm (wszystkie wielkości) |
Szerokość (w zależności od wielkości) | 1259 → 1757 → 2516 → 3016 → 3516 mm |
Ładunek czynnika chłodniczego | 2,65–5,6 kg R-290 |
