Stworzona dla budynków, które wymagają więcej.

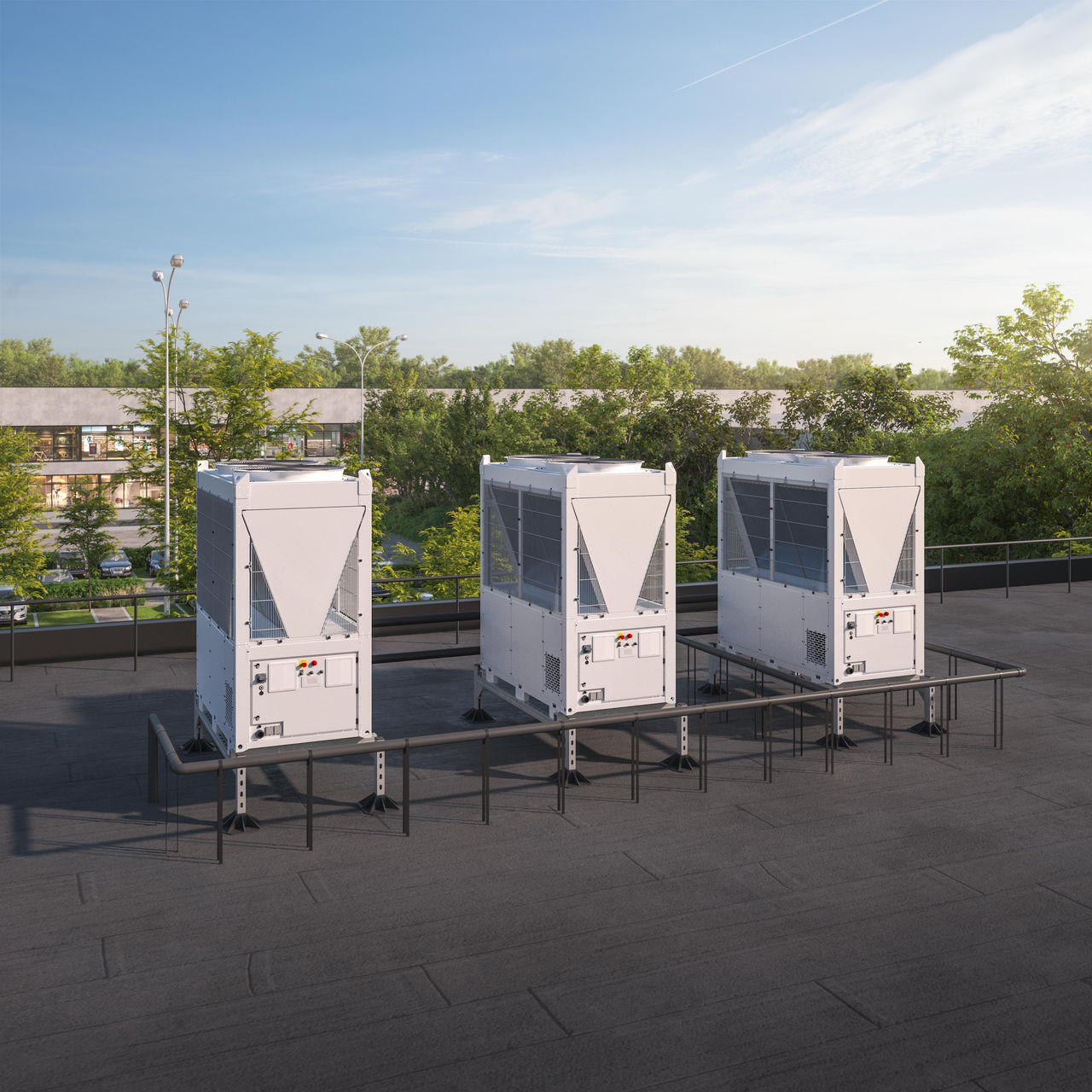

Daikin EWYK-QZ to modułowa pompa ciepła powietrze-woda ze sterowaniem inwerterowym, z czynnikiem chłodniczym R-290, zaprojektowana z myślą o skalowalności od pojedynczego modułu o mocy 135 kW do 2000 kW w ramach wielu układów.
Dzięki konstrukcji typu „plug-and-play” moduły można dodawać obok siebie lub układać w stosy w miarę rozwoju projektu – dzięki czemu rozwiązanie to sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji na dużą skalę oraz w wymagających środowiskach przemysłowych.
Jeden system, nieograniczony potencjał.
System modułowy typu „Plug & Play”
Elastyczna skalowalność i modułowa instalacja o mocy do 2000 kW.
System rozwija się wraz z projektem, umożliwiając stopniowe dodawanie modułów zgodnie z harmonogramem budowy. Urządzenia można ustawiać obok siebie lub ustawiać jedno na drugim, aby zminimalizować powierzchnię zabudowy, przy czym w ramach jednego systemu można utworzyć do czterech zestawów po cztery moduły oraz uzyskać nawet 60 różnych konfiguracji.

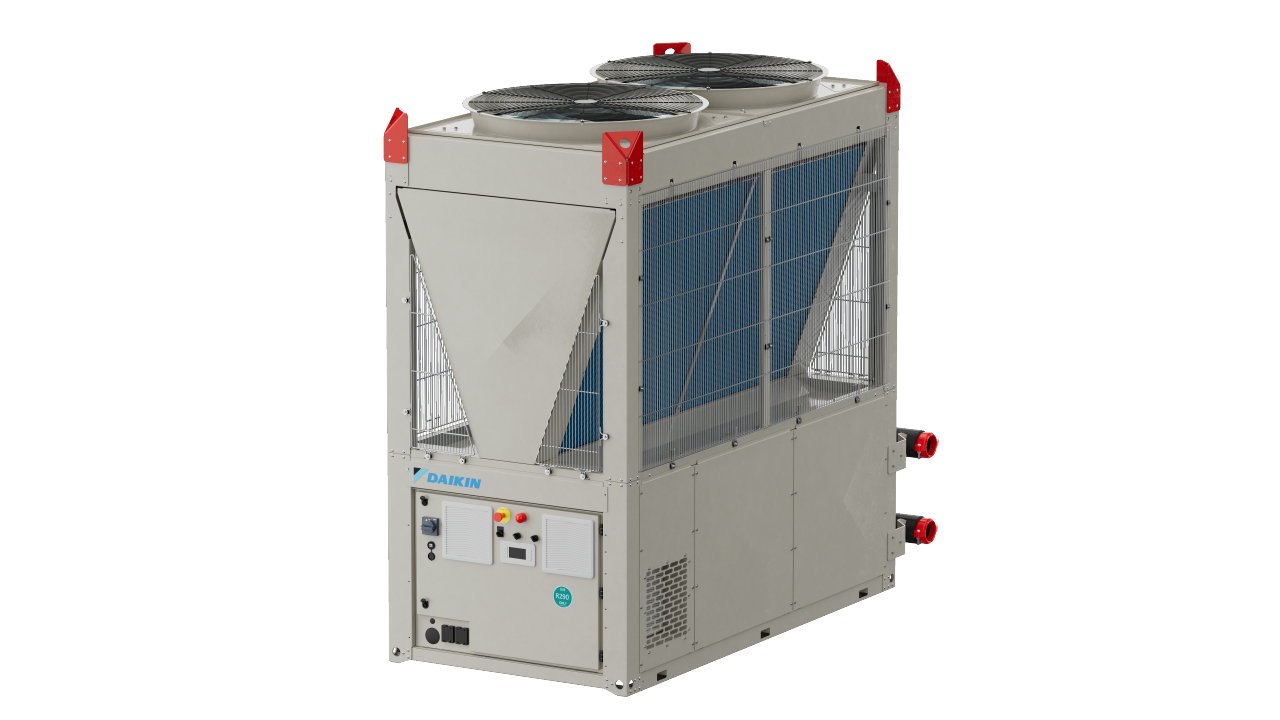

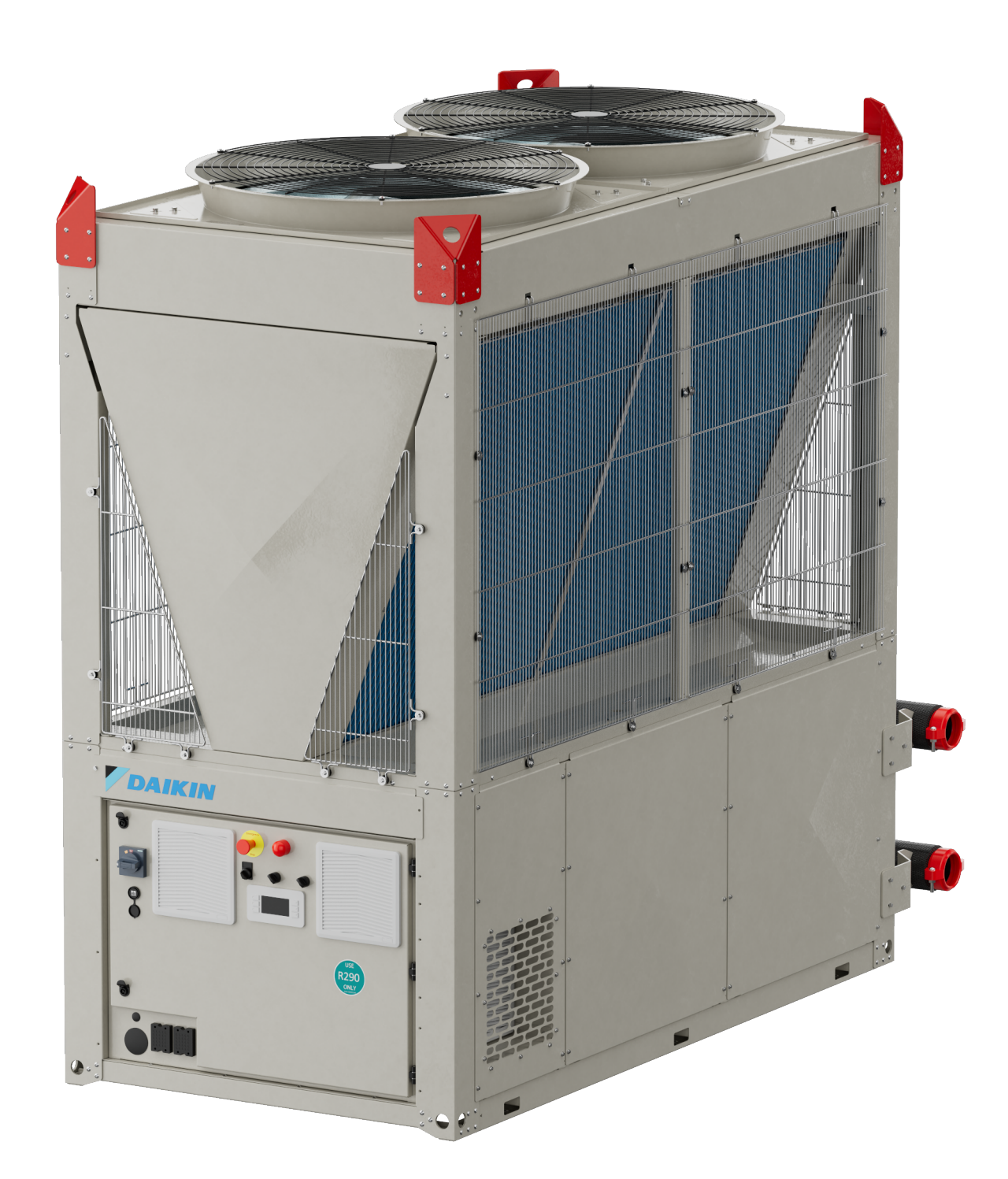

1 moduł podstawowy – do 135 kW
2 moduły podstawowe – do 270 kW

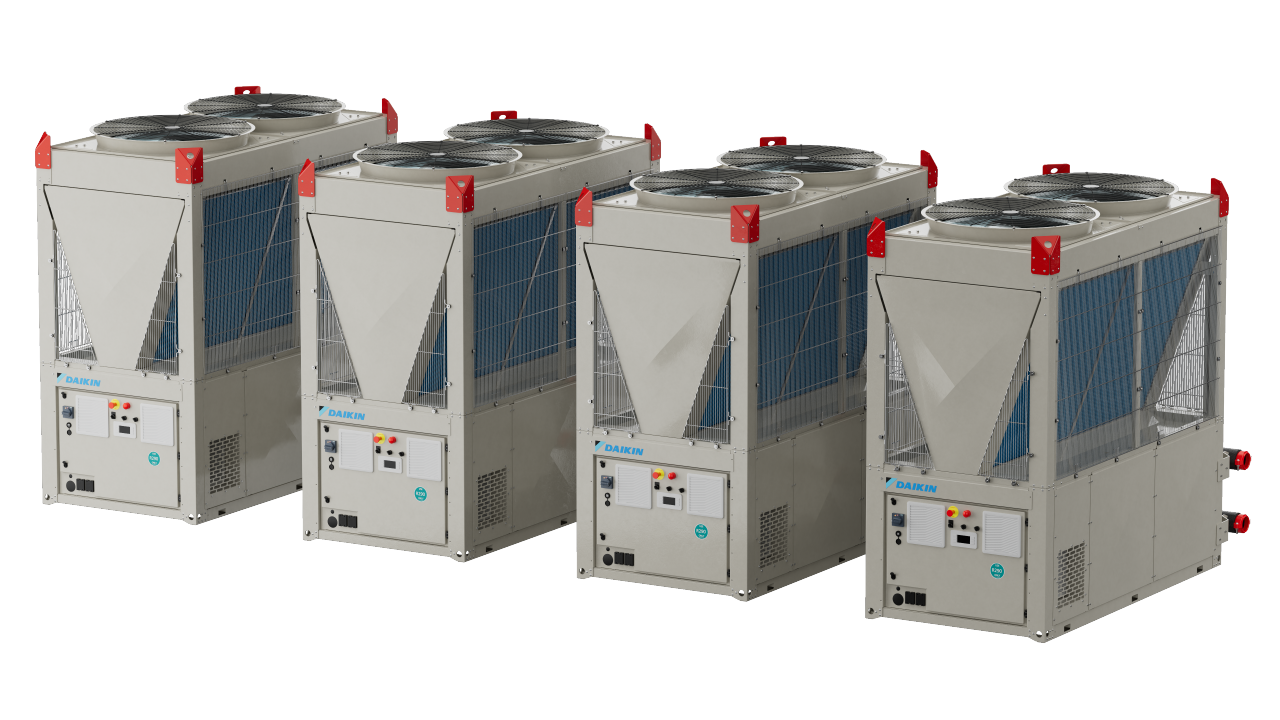

1 zestaw składający się z 4 modułów – do 540 kW

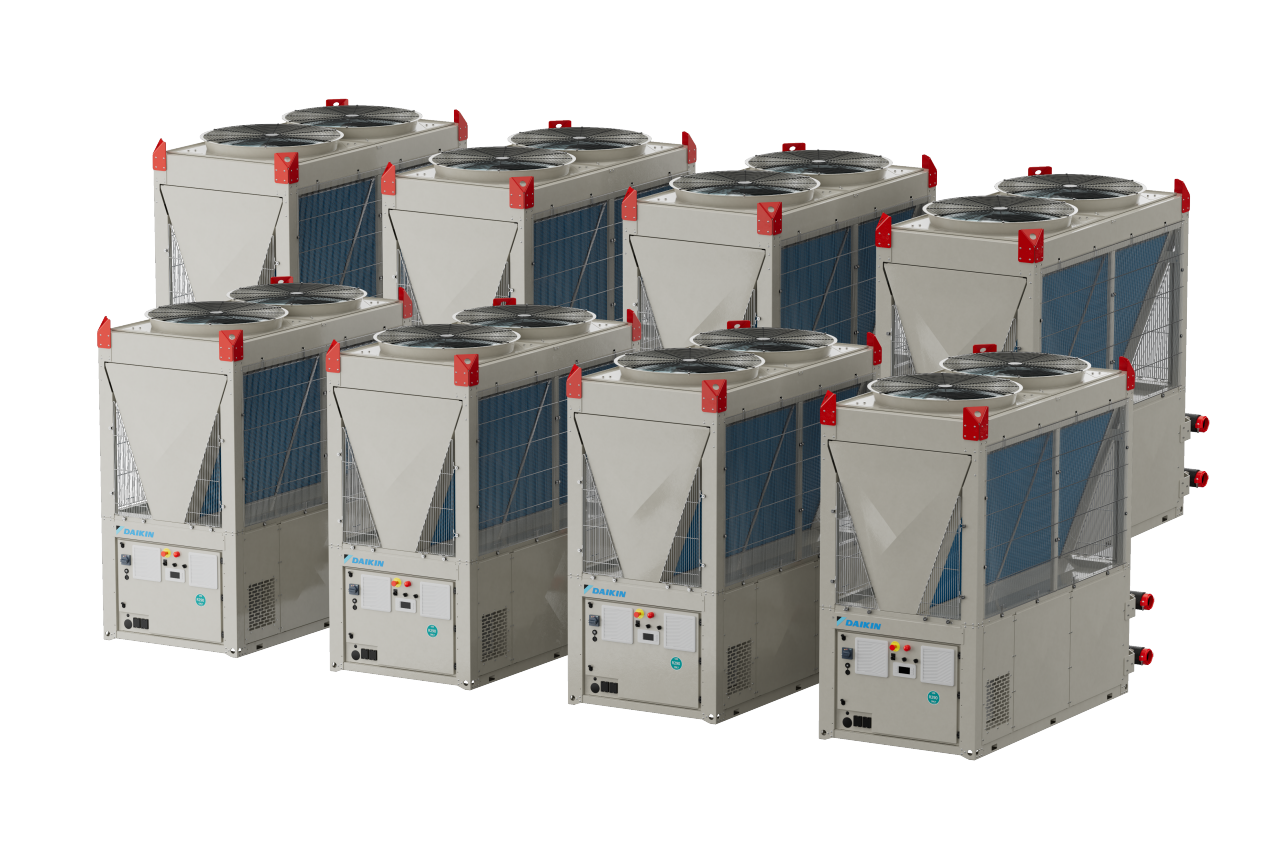

Układ 4x4 – do 2000 kW
zarządzany przez system sterowania iCM
Zaprojektowane z myślą o najwyższych parametrach
Technologia pełnego sterowania inwerterowego
Sprężarki spiralne z napędem VFD oraz wentylatory EC ze sterowaniem inwerterowym dostosowują się w czasie rzeczywistym do zmian obciążenia, zapewniając doskonałą efektywność przy częściowych obciążeniach o każdej porze roku.
Instalacja Plug & play
Jeden kabel zasilający zasila maksymalnie cztery moduły. Moduł rozgałęźny wraz z całym orurowaniem łączącym poszczególne urządzenia może zostać zamontowany fabrycznie, co pozwala jeszcze bardziej skrócić czas instalowania na obiekcie.
Praca w wysokiej temperaturze
Zapewnia ciepłą wodę o temperaturze do 75 °C nawet przy temperaturze zewnętrznej wynoszącej −20 °C – bezpośredni zamiennik kotła do najbardziej wymagających zastosowań.
Naturalny czynnik chłodniczy
R-290 (propan) charakteryzuje się współczynnikiem GWP wynoszącym zaledwie 0,02 — zapewnia to przyszłościowo zgodność z rozporządzeniem F-Gas w sprawie gazów fluorowanych oraz radykalne zmniejszenie śladu węglowego.
Opcja modułu pompy
Dedykowany moduł pompowy z pompą sterowana inwerterem i 18 litrowym zbiornikiem wyrównawczym integruje się bezpośrednio z układem, tworząc w pełni samodzielny system wodny.
Gotowość do modernizacji
Kompaktowa konstrukcja umożliwiająca ustawianie w stosy oraz modułowa rozbudowa sprawiają, że model EWYK-QZ idealnie nadaje się do projektów, w których przestrzeń jest ograniczona i wymagana jest stopniowa rozbudowa mocy produkcyjnych.
Szeroki zakres pracy
Nie idziemy na żadne ustępstwa w kwestii warunków.
Urządzenie zapewnia niezawodne ogrzewanie i chłodzenie w szerokim zakresie pracy, przy temperaturach wody do 75°C, co czyni go idealnym rozwiązaniem zastępującym kotły w zastosowaniach mieszkaniowych, hotelowych i przemysłowych.
| Min. | Maks. | |
| Woda grzewcza | 20°C | 75°C |
| Woda lodowa | -15°C | 18°C |
| Maksymalna temperatura otoczenia | -20°C | 46°C |
Daikin Safety Shield
Bezpieczeństwo wbudowane w każdą warstwę
- Dwa czujniki wycieku czynnika chłodniczego – obejmujące zarówno skrzynkę sprężarki, jak i panel elektryczny.
- Wentylatory wyciągowe z certyfikatem ATEX – utrzymują nadciśnienie i usuwają wszelkie wycieki z obu obudów.
- Sygnalizacja akustyczna i wizualna – uruchamiana jest natychmiast przez czujniki wycieku, co pozwala na szybką reakcję w sytuacji awaryjnej.
- Niezależne zasilanie – wszystkie urządzenia zabezpieczające są zasilane z dedykowanego obwodu, niezależnego od głównego zasilania urządzenia.
- Kolektor zaworu bezpieczeństwa – w przypadku wystąpienia nadciśnienia kieruje czynnik chłodniczy na zewnątrz komory sprężarki.
Podejście firmy Daikin do kwestii bezpieczeństwa obejmuje cały cykl użytkowania urządzenia – od produkcji i magazynowania, przez transport, instalację i konserwację, aż po utylizację – gwarantując partnerom i użytkownikom końcowym bezpieczne warunki pracy przez cały czas.
Inteligentny menedżer agregatu chłodniczego
1. Pełna optymalizacja instalacji
Koordynuje pracę wszystkich modułów w trybie ogrzewania lub chłodzenia, zapewniając wysoką efektywność i niezawodne działanie niezależnie od wielkości i konfiguracji instalacji.
2. Rozszerzona architektura
Umożliwia zarządzanie wieżami chłodniczymi i systemami pomp z modułami rozgałęźnymi zarówno w instalacjach chłodzonych powietrzem, jak i wodą, za pomocą jednego interfejsu.
3. Zmniejszone koszty eksploatacji
Dzięki minimalizacji zużycia energii i obciążenia mechanicznego system iCM wydłuża żywotność instalacji i zapewnia wymierny wzrost efektywności w całym okresie eksploatacji urządzenia.
Dane techniczne – EWYK-QZ
EWYK135QZXSA2
| Parametr | Wartość |
Wydajność grzewcza [H1] – 40/45°C, temperatura powietrza zewnętrznego 7°C (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP – niska temperatura / średnia temperatura (kW/kW) | 4,2 / 3,2 |
Wydajność chłodnicza [C1] — 12/7°C, temperatura otoczenia 35°C (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Poziom mocy akustycznej (dB(A)) | 79,5 |
Wymiary (dł. × szer. × wys.) (mm) | 2382 × 1207 × 2653 |
Ładunek czynnika chłodniczego (kg) | 6,6 |
Typ sprężarki | 2× spiralne z napędem VFD |
| Zasilanie | 400 V / 3 fazy / 50 Hz |
Wydajności zestawu
1 moduł
135 kW
Ogrzewanie / 128 kW chłodzenie
2 moduły
270 kW
Ogrzewanie / 256 kW chłodzenie
3 moduły
405 kW
Ogrzewanie / 384 kW chłodzenie
4 moduły
540 kW
Ogrzewanie / 512 kW chłodzenie
Projekt przygotowany na przyszłość
R-290 jest jednym z najbardziej przyjaznych dla środowiska czynników chłodniczych dostępnych na rynku. Dzięki zastosowaniu technologii pełnego sterowania inwerterowego oraz integracji z inteligentną siecią energetyczną urządzenie EWYK-QZ spełnia normy dotyczące ekologicznego budownictwa i jest zgodne z najnowszymi przepisami europejskimi.
Przeznaczone do budynków ekologicznych
Gotowość do certyfikacji BREEAM
Gotowość do certyfikacji LEED
W pełni zgodny z najnowszym rozporządzeniem (F-Gas) w sprawie gazów fluorowanych
Kluczowe wskaźniki ekologiczności i sprawności działania
0,02 GWP– Potencjał tworzenia efektu cieplarnianego
4,2 SCOP – Wysoka efektywność sezonowa (niska temperatura)
75°C – Maksymalna temperatura wody grzewczej
−20°C – Minimalna temperatura otoczenia na zewnątrz w trybie ogrzewania
Dowiedz się więcej
Jeden system.
Nieograniczony potencjał.
Skontaktuj się ze specjalistą firmy Daikin, aby dobrać odpowiednią konfigurację do swojego projektu.
