Produkt charakteryzuje się nowym modułowym podejściem do projektowania systemu, które wprowadza dodatkową elastyczność w konfiguracji, umożliwiając osiągnięcie wymaganej wydajności poprzez połączenie mniejszych jednostek połączonych ze sobą rurami i sterowanych jako jedno urządzenie.
Gama ta składająca się z trzech modułów bazowych o wydajnościach 100, 125 i 160 kW obejmuje sprężarki spiralne Daikin i czynnik chłodniczy R-32, którego współczynnik GWP jest o 70% niższy niż w przypadku R-410A.
Ponadto R-32, jako czysty i jednoskładnikowy czynnik chłodniczy, ma wszystkie cechy potrzebne do łatwego odzysku, recyklingu lub regeneracji, dzięki czemu może wejść na rynek zregenerowanych czynników chłodniczych i zostać ponownie wykorzystany.
R-32 jest również szeroko dostępny na rynku, jako główny czynnik chłodniczy do urządzeń klimatyzacyjnych ze sprężarkami spiralnymi. Oznacza to, że jest on w dużej mierze dostępny dla usług konserwacji.

3 wersje produktu
- Pompa ciepła woda-woda z odwróceniem obiegu wodnego
- Pompa ciepła woda-woda z odwróceniem obiegu czynnika chłodniczego (tylko model 100 kW)
- Bez skraplacza
3 moduły bazowe
- 100 – 125 – 160 kW
98 możliwych kombinacji modułów
z różnymi wersjami produktu
Zakres wydajności
Trzy moduły bazowe o wydajności 100, 125 i 160 kW.
Moduły można łączyć do 8 sztuk w dwóch układach po 4 w stos, uzyskując wydajność w zakresie od 200 do 1280 kW

Zakres roboczy

Zalety produktu
Skalowalność i niewielkie rozmiary
Ze względu na ich modułową budowę, nowe jednostki EW(W)(H)(L)T-Q A oferują wysoki potencjał skalowalności. Moduły można dodawać w razie potrzeby, zgodnie z planem budowy budynku.

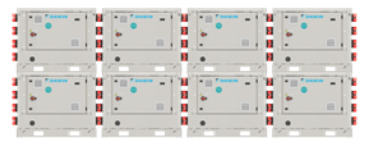

Ponadto moduły można łączyć w układy szeregowe lub układać w stosy, aby zminimalizować zapotrzebowanie na miejsce, co jest szczególnie przydatne w przypadku modernizacji. Moduły można łączyć do 8 sztuk w dwóch układach po 4 w stos, uzyskując wydajność w zakresie od 100 do 1280 kW.


Maksymalny układ w poziomie: 4

Możliwość układania w stosy do 8 modułów
Pojedyncze źródło zasilania
Standardowo (bez akcesoriów) każdy moduł musi być podłączony do oddzielnego źródła zasilania. Istnieje możliwość posiadania pojedynczego układu (do czterech modułów) z pojedynczym zasilaczem.

Szyny zbiorcze i kable są dostarczane fabrycznie z jednym z poniższych kodów akcesoriów. Połączenia elektryczne między modułami należy wykonać na obiekcie.
Kody akcesoriów:
EKSPELT2 - Zestaw pojedynczego zasilacza dla 2 modułów EKSPELT3
Zestaw pojedynczego zasilacza dla 3 modułów EKSPELT4
Zestaw pojedynczego zasilacza dla 4 modułów
Uwaga:
- Zestaw pojedynczego zasilacza jest dostarczany luzem i należy go zamontować na obiekcie. Instalacja stosowa nie jest zgodna z konfiguracją pojedynczego zasilacza
- Zestaw pojedynczego zasilacza jest dostępny tylko do instalacji w pomieszczeniach
- W przypadku zamówienia 4 urządzeń, które mają być ustawione w macierzy, EKSPELT4 można wybrać tylko raz, gdy wymagany jest pojedynczy zasilacz


Instalacja Plug & play
Uproszczona instalacja dzięki zestawowi Manifold Kit, który jest przeznaczony do łączenia modułów po stronie wody, ponieważ zawiera orurowanie między jednostkami. Zestaw Manifold Kit może być również zamontowany fabrycznie, aby jeszcze bardziej skrócić czas instalacji na miejscu. Co więcej, do zestawu modułów można łatwo dodać dedykowany moduł pompowy (Pump Module). Jest on wyposażony w pompy ze sterowaniem inwerterowym zapewniające pełną elastyczność i zawiera zbiornik wyrównawczy o pojemności 18 litrów. Aby jeszcze bardziej ułatwić instalację, można zintegrować pojedyncze źródło zasilania, posiadające 1 pojedynczy kabel zasilający podłączony do zestawu do 4 modułów (kable łączące moduły dostarczane fabrycznie).

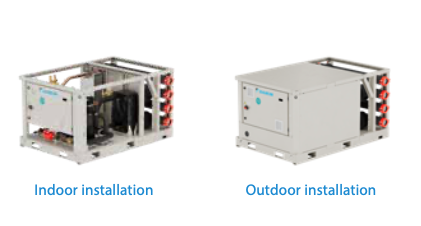

Moduły można instalować wewnątrz pomieszczeń, a nawet na zewnątrz, jeśli wybrana zostanie konfiguracja o obniżonym poziomie głośności. Rzeczywiście, nowy EW(W)(H)(L)T-Q A oferuje dwie różne konfiguracje poziomu głośności, aby spełnić wymagania dla zastosowań wrażliwych na hałas, takich jak: budynki mieszkalne, hotele i szpitale.

Niskie koszty eksploatacyjne
Dzięki modułowej konstrukcji ta nowa jednostka może ściśle podążać za profilem obciążenia chłodniczego i grzewczego budynku, zgodnie z normą EN14825. Jest to szczególnie ważne, ponieważ zapewnia niskie koszty eksploatacji instalacji HVAC w warunkach częściowego obciążenia, które występują przez większość czasu pracy. Nie jest tak w przypadku tradycyjnych pakietowych agregatów chłodniczych i pomp ciepła, które muszą pracować w serii cykli włączania i wyłączania, co obniża efektywność systemu.
Wkład w budownictwo ekologiczne
Najpopularniejsze protokoły ekologicznego budownictwa to BREEAM i LEED. EW(W)(H)(L)T-Q A może przyczynić się do zaliczenia punktów projektu podczas oceny efektywności energetycznej systemu hydraulicznego, zwłaszcza
jeśli wybrana zostanie opcja częściowego odzysku ciepła. Ograniczony współczynnik GWP czynnika R-32 i mały ładunek czynnika chłodniczego na obieg dzięki modułowej konstrukcji również przyczyniają się do oceny oddziaływania czynników chłodniczych.


Ograniczone oddziaływanie na środowisko
Agregaty chłodnicze, wykorzystujące czynnik chłodniczy R-32, którego potencjał tworzenia efektu cieplarnianego (GWP) wynosi 675, co stanowi zaledwie jedną trzecią potencjału czynnika R-410A. R-32 jest
czystym i jednoskładnikowym czynnikiem chłodniczym, więc może być odzyskiwany. Najnowsze badania przeprowadzone w Tokyo City University* wykazały, że odzyskany czynnik R-32 ma o 90% mniejsze oddziaływanie na środowisko niż pierwotny czynnik R-32, ze względu na brak konieczności jego utylizacji i niższe zapotrzebowanie na energię potrzebną do regeneracji w porównaniu do produkcji nowego czynnika. Firma Daikin wykorzystuje odzyskany czynnik R-32 w swoich agregatach chłodniczych i pompach ciepła w ramach programu Loop by Daikin.
Zastosowania produktu
Ogrzewanie
Konfiguracje ogrzewania pomieszczeń + CWU

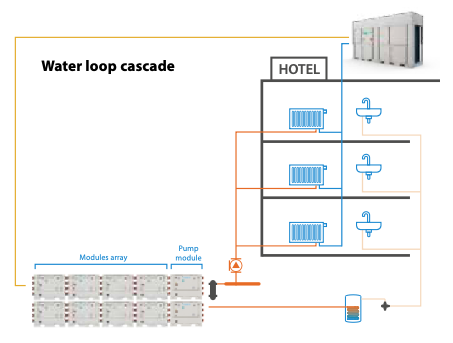

- Centralne ogrzewanie, ostatecznie w kaskadzie pętli wodnej z pompą ciepła powietrze-woda. Zaopatrzenie w CWU zarządzane poprzez niezależne zasilanie CWU (pojedyncze lub szereg modułów dedykowanych do CWU, ewentualnie zestawionych w stos). Jednostki mogą być zarządzane w trybie master / slave do 4 modułów na jednostkę master
- Mieszkania, biura, małe obiekty handlowe, siłownia, hotel
- Budynki modernizowane i nowe
- Możliwe urządzenia końcowe:
- Grzejniki (do 60°C)
- Ogrzewana podłoga (30-35°C)
- Klimakonwektory (45°C)



Chłodzenie
Chłodzenie komfortowe
Chłodzenie centralne. Funkcja CWU zarządzana poprzez niezależne zasilanie CWU (pojedyncze lub szereg modułów dedykowanych do CWU, ewentualnie zestawionych w stos). Jednostki mogą być zarządzane w trybie master / slave do 4 modułów na jednostkę master
- Mieszkania, biura, małe obiekty handlowe, siłownia, hotel
- Budynki modernizowane i nowe
- Możliwe urządzenia końcowe:
- Chłodzenie podłogowe (23-18°C)
- Klimakonwektory (12-7°C)

Chłodzenie procesowe
- Dedykowane lub scentralizowane chłodzenie w zależności od wymagań projektu. Jednostki mogą być zarządzane w trybie master / slave do 4 modułów na jednostkę master
- Schładzanie mleka (9-4°C)
- Magazyn chłodniczy (-8 do -12°C, chłodzony glikolem)
- Chłodzenie urządzeń MRI i wiele innych
