Rozwiązania dedykowane dla serwerowni
Koordynowanie globalne - zaangażowanie lokalne. Globalna sieć Daikin zapewnia dedykowaną wiedzę specjalistyczną w Twojej lokalizacji.

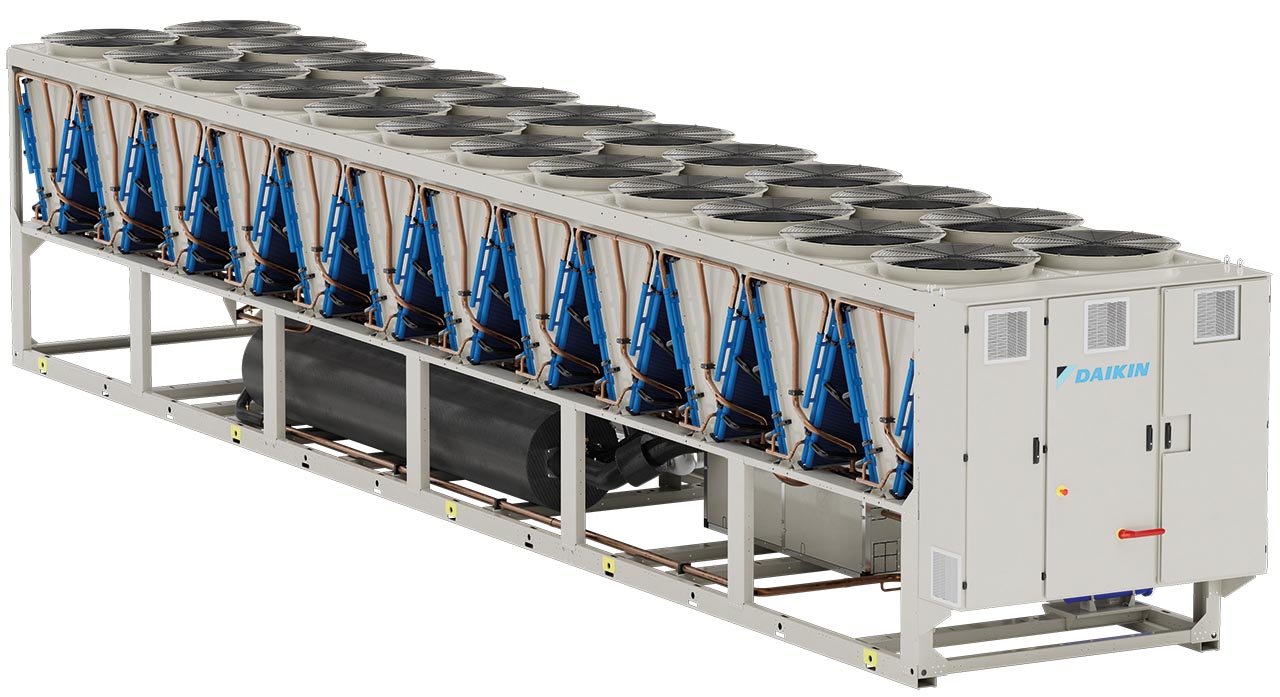

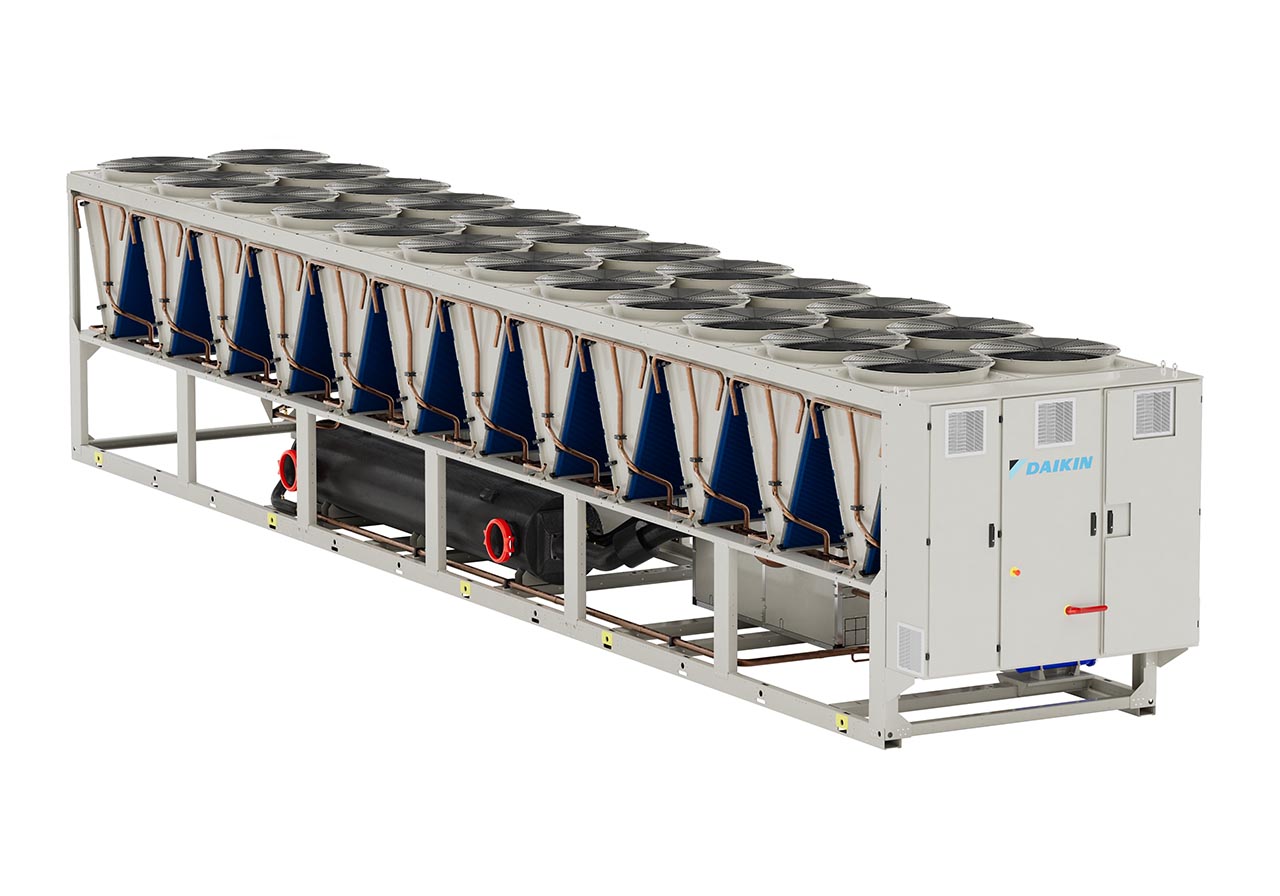

Agregat chłodniczy - tylko chłodzenie
- Zakres wydajności chłodniczej: 150 – 1950 kW
- Najwyższa klasa efektywności
- Sprężarka śrubowa Daikin ze sterowaniem inwerterowym
- Nowa konstrukcja wentylatora Daikin
- 4 poziomy efektywności
- 3 konfiguracje poziomu głośności
Rozwiązanie agregatu chłodniczego – Free cooling
- Zakres wydajności chłodniczej: 150 – 1950 kW
- Najwyższa klasa efektywności
- Sprężarka śrubowa Daikin ze sterowaniem inwerterowym
- Nowa konstrukcja wentylatora Daikin
- 4 poziomy efektywności
- 3 konfiguracje poziomu głośności

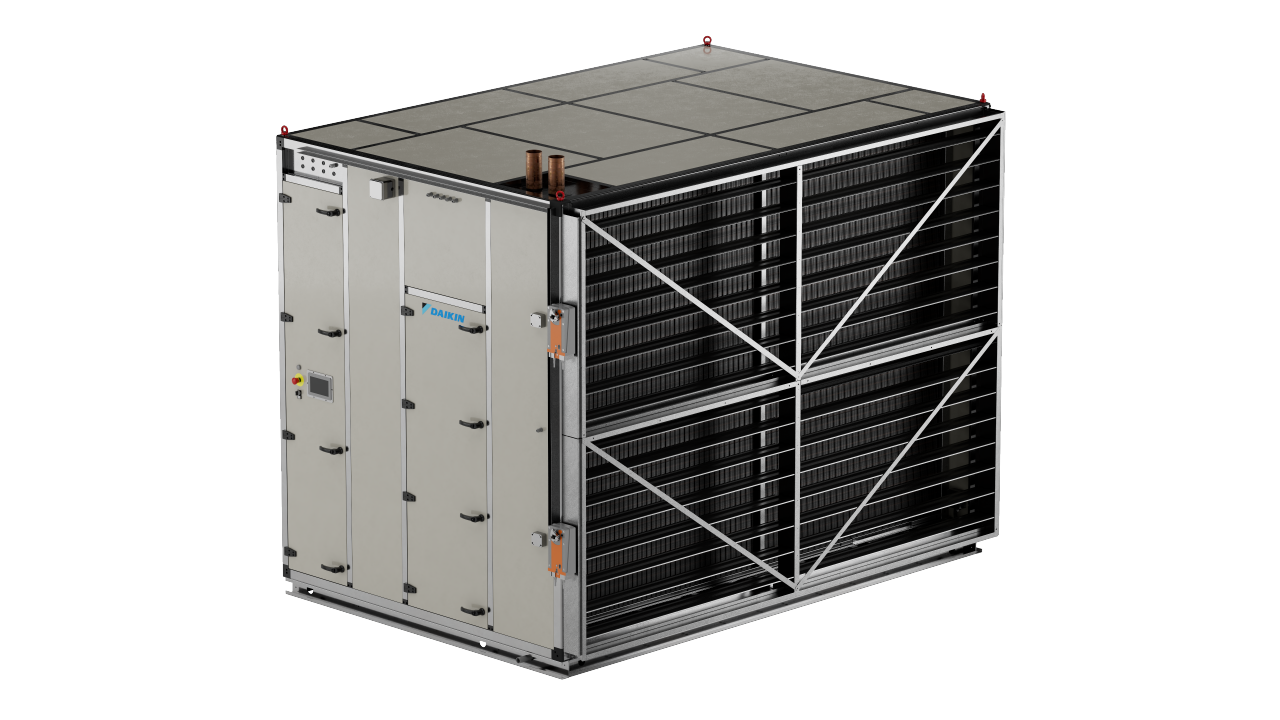

Jednostka Pro-W CRAH
- Zakres mocy chłodniczej modeli od 200 kW do 700 kW
- Wysoka efektywność zapewniająca niski współczynnik systemowy PUE

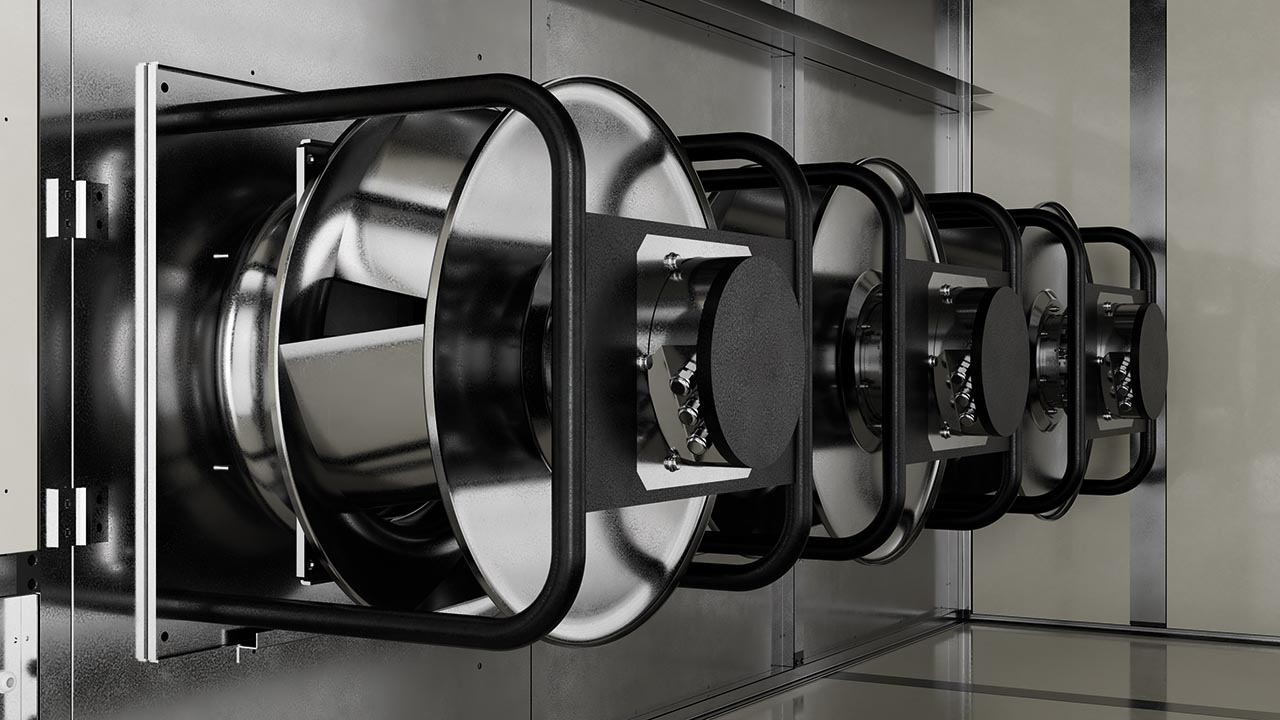

- Wbudowana technologia wentylatora Daikin EC
- Przeprowadzanie własnych testów końcowych na każdym urządzeniu przed wysyłką
- EMEA Ogromne zdolności produkcyjne na całym świecie ze skalowalną wydajnością
- Kompaktowa powierzchnia zabudowy
- Zintegrowane inteligentne sterowniki i filtry niskich harmonicznych
Agregaty chłodnicze z funkcją free cooling
Kompaktowe agregaty chłodnicze z funkcją free cooling o mocy do 2150 kW
Oferta agregatów chłodniczych obejmuje sprężarki śrubowe wyposażone w napędy o zmiennej częstotliwości (VFD) zaprojektowane i wyprodukowane we własnym zakresie i zamontowane w sprężarce dla zapewnienia większej niezawodności i efektywności. Dzięki napędowi VFD możliwe jest precyzyjne modulowanie obciążenia chłodniczego w przypadku urządzeń o wydajności do 2150 kW oraz agregatów chłodniczych ze sprężarkami spiralnymi o wydajności do 1344 kW.
Pomimo dużej wydajności chłodniczej rozmiary urządzeń Daikin są kompaktowe, co pozwala na ich montaż w ograniczonych przestrzeniach. Dotyczy to zwłaszcza urządzeń z funkcją free cooling w konfiguracji nie przekraczającej powierzchni zajmowanej przez urządzenie.
Daikin oferuje różne rodzaje chłodzenia typu free cooling, w tym systemy bez glikolu. Dedykowana konfiguracja dla serwerowni obejmuje zintegrowany aktywny filtr harmonicznych, umieszczony bezpośrednio w panelu elektrycznym urządzenia, aby zachować kompaktowość.
- Funkcja free cooling zapewnia niższe koszty eksploatacji
- Kompaktowa powierzchnia zabudowy w połączeniu z dużą wydajnością chłodniczą
- Bez glikolu, opcje chłodzenia swobodnego „free cooling”
- Sprężarka śrubowa VFD zapewniająca większą niezawodność i efektywność
- Maksymalna temperatura wody wylotowej: +30°C
- Minimalna temperatura otoczenia: -30°C
- Maks. temperatura otoczenia: +55°C

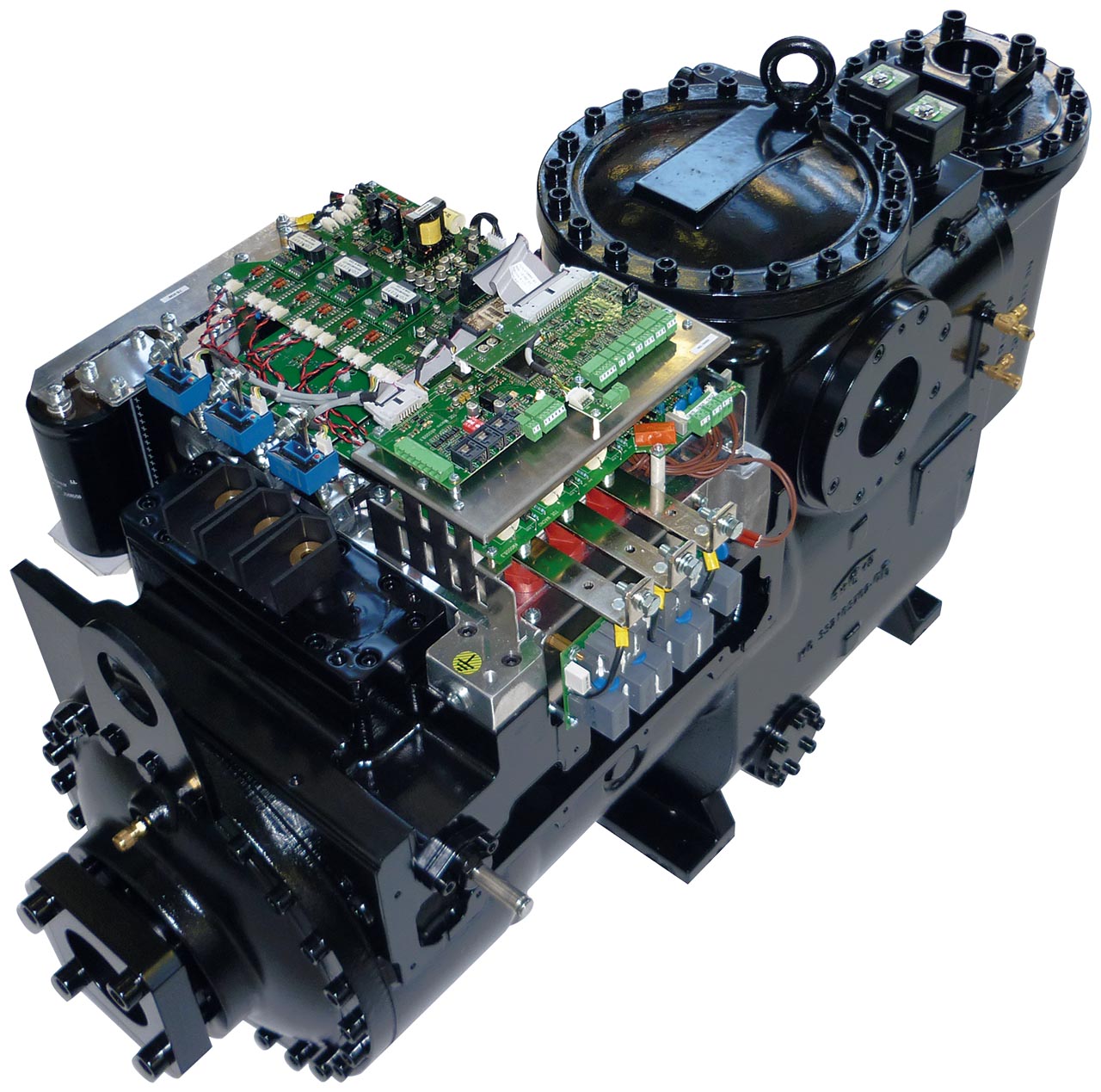

Serce naszych agregatów chłodniczych
Daikin oferuje technologie tak zaprojektowane, aby były niezwykle niezawodne i trwałe, nawet w trudnych warunkach otoczenia. Tak jest w przypadku sprężarki śrubowej VFD firmy Daikin, zaprojektowanej i wyprodukowanej we własnym zakresie oraz zamontowanej na sprężarce dla zapewnienia większej niezawodności i wydajności. Wyróżnia się spośród innych sprężarek śrubowych większą efektywnością energetyczną dzięki zoptymalizowanej konstrukcji śruby i wbudowanemu, specjalnie zaprojektowanemu układowi napędu o zmiennej częstotliwości (VFD).
Ta integracja pozwala sprężarce idealnie dopasować się do różnych wymagań obciążeniowych serwerowni poprzez sterowanie wydajnością sprężarki, co skutkuje wyjątkową efektywnością przy częściowych obciążeniach i tym samym niskim wskaźnikiem PUE i niskimi kosztami eksploatacji. Co więcej, zarówno układ VFD, jak i zintegrowany aktywny filtr niskich harmonicznych są chłodzone czynnikiem chłodniczym, co dodatkowo zwiększa niezawodność, zwłaszcza w zastosowaniach w ekstremalnych warunkach otoczenia, gdzie tradycyjnie chłodzony powietrzem układ VFD nie byłby najlepszym rozwiązaniem.
Jednostka dystrybucji chłodzenia (CDU)
Precyzyjne chłodzenie w sercu centrum danych
Przedstawiamy jednostkę dystrybucyjną Daikin, zaprojektowaną z myślą o centrach danych o dużej gęstości i wykorzystujących sztuczną inteligencję – zapewnia ona doprowadzanie czynnika chłodzącego o dokładnie odpowiedniej temperaturze i ciśnieniu bezpośrednio do procesora. Występują w trzech wariantach o mocy od 400 kW do 2000 kW, a w przypadku połączenia kilku agregatów na jednej platformie ich łączna moc przekracza 10 MW.
Główne cechy
- Chłodzenie cieczą bezpośrednio na układzie scalonym – usuwa ciepło u źródła, znacznie skuteczniej niż chłodzenie powietrzem, dzięki czemu idealnie nadaje się do obciążeń związanych ze sztuczną inteligencją o dużej gęstości oraz obliczeniami o wysokiej wydajności (HPC).
- Trzy wersje wydajności – dostępne w wariantach 400 kW, 1000 kW i 2000 kW, z możliwością skalowania do ponad 10 MW poprzez połączenie wielu jednostek na dostosowywanej platformie.
- Konstrukcja zapewniająca maksymalny czas pracy – nadmiarowość pomp, elementy z możliwością wymiany podczas pracy oraz wbudowany automatyczny przełącznik transferowy (ATS) gwarantują ciągłą pracę.
- Niska temperatura zasilania – ATD na poziomie zaledwie 2K, co oznacza, że płyn chłodzący dostarczany do serwerów ma temperaturę bardzo zbliżoną do temperatury wody w obiekcie, co pozwala zmaksymalizować wydajność.
- Zaawansowana kontrola jakości płynu chłodzącego – system filtracji ze stali nierdzewnej o dokładności do 25 µm po stronie TCS chroni wrażliwe elementy serwera przed zanieczyszczeniami.
- Elastyczność instalacji – konstrukcja jest na tyle kompaktowa, że można ją umieścić w rzędzie, na końcu regału lub w korytarzu technicznym, dzięki czemu dostosowuje się do praktycznie każdego układu centrum danych bez konieczności wprowadzania większych zmian w infrastrukturze.

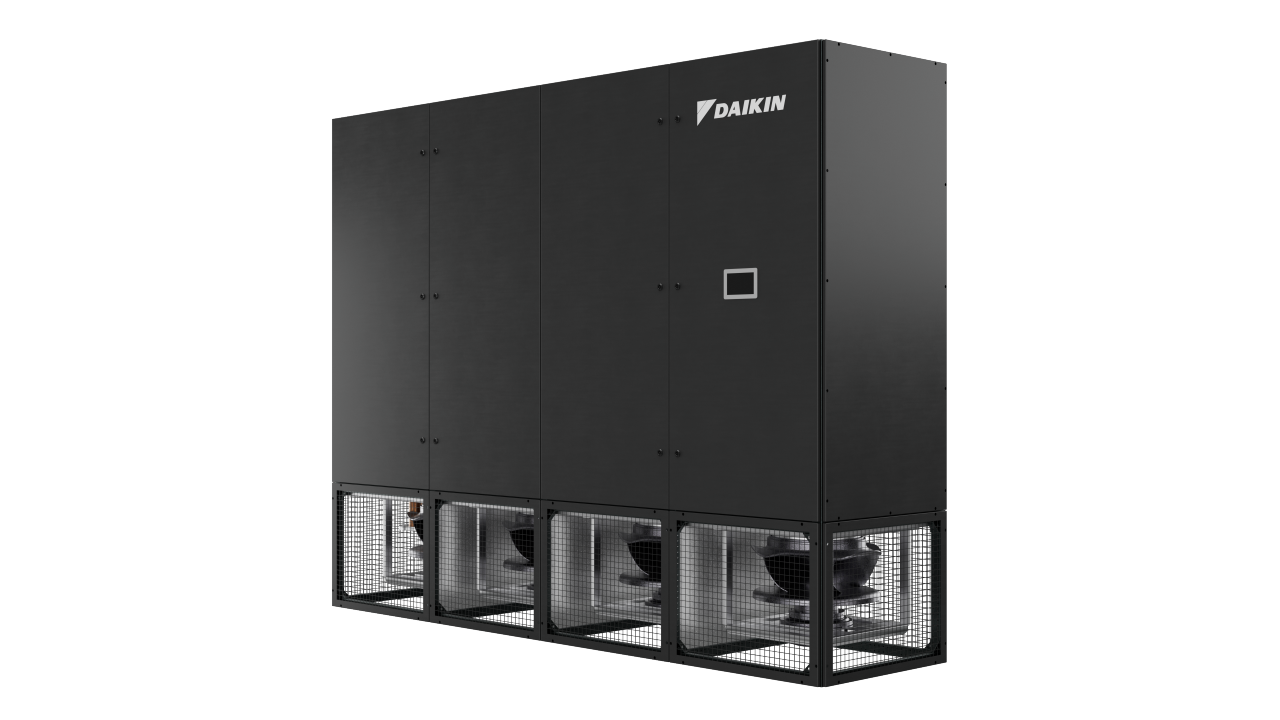

Pro-C CRAH
Jednostka Pro-C: Najwyższej klasy rozwiązanie do zarządzania temperaturą o parametrach certyfikowanych przez niezależną jednostkę
Efektywność działania jest podstawą jednostki Pro-C, a osiąga się ją dzięki połączeniu zaawansowanych rozwiązań technicznych. Obejmują one zoptymalizowane wymienniki ciepła wody lodowej, wentylatory EC nowej generacji, zawory regulacyjne niezależne od ciśnienia oraz aktywne filtry harmonicznych – wszystkie te elementy zostały zaprojektowane z myślą o maksymalizacji wydajności i niezawodności systemu.
Dzięki szerokiemu zakresowi wydajności chłodniczej od 30 kW do 250 kW oraz elastycznej architekturze modułowej, jednostka Pro-C może sprostać różnym wymaganiom projektowym. Jej elastyczna konstrukcja umożliwia integrację z szeroką gamą kompatybilnych akcesoriów, dzięki czemu nadaje się do różnych zastosowań instalacyjnych i zmieniających się wymagań systemowych.
Ponadto, zaawansowane strategie sterowania, inteligentna automatyka oraz automatyczne przełączniki transferowe zapewniają maksymalną efektywność i niezawodność działania. Technologie te pomagają utrzymać stałą wydajność, jednocześnie zabezpieczając system przed ewentualnymi przerwami w zasilaniu.
Cechy Pro-C
1. Elastyczność: Modułowa konstrukcja spełnia wszystkie potrzeby centrów danych, oferując konfiguracje dla podłóg twardych i podwyższonych. Optymalizuje efektywność energetyczną poprzez odzyskiwanie ciepła z wywiewanego powietrza.
2. Zoptymalizowany wymiennik ciepła: Skuteczne działanie przy częściowych obciążeniach koncentruje się na wymianie ciepła jawnego, zapobiegając tworzeniu się kondensatu i dostosowując się do agregatów chłodniczych wykorzystujących chłodzenie swobodne w celu uzyskania wyższej efektywności.
3. Wentylator EC z PFC: Bezszczotkowe silniki prądu stałego dynamicznie dostosowują się do obciążenia chłodniczego, zmniejszając zużycie energii i poprawiając efektywność dzięki aktywnej korekcji współczynnika mocy PFC.

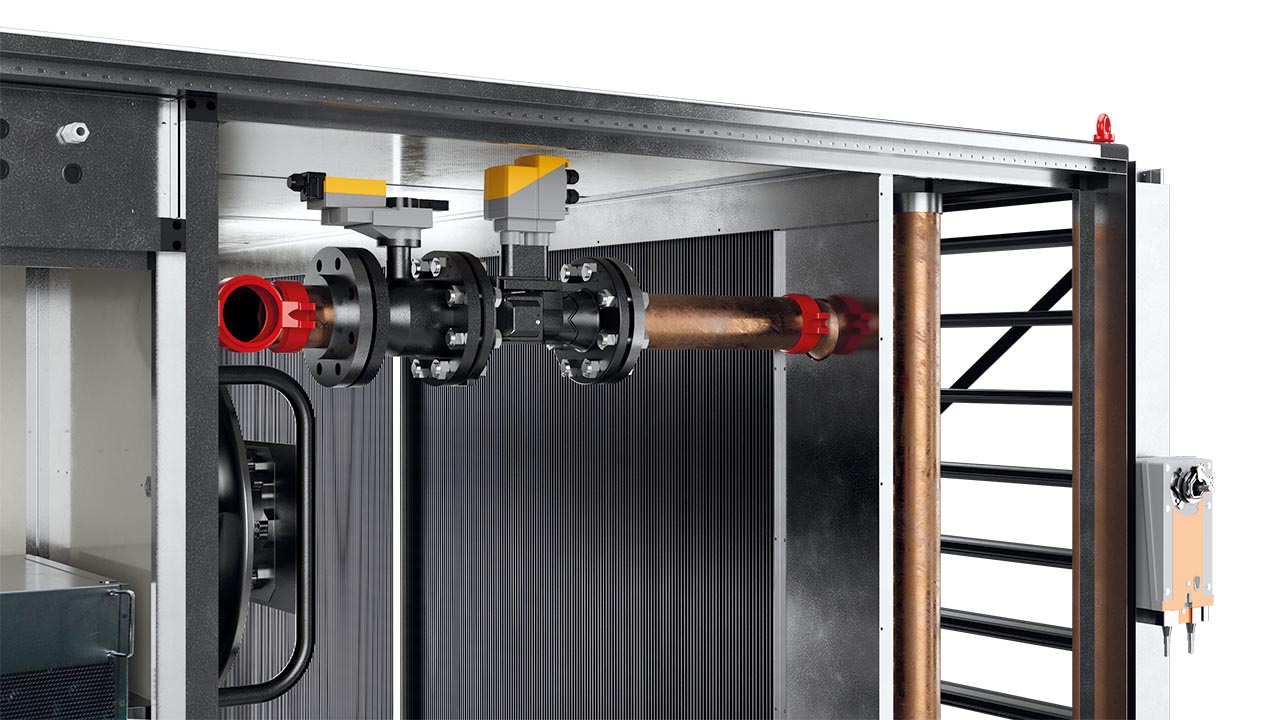

4. Zawory regulacyjne niezależne od ciśnienia: Zapewnia to stabilny przepływ wody i lepszą kontrolę temperatury, zmniejszając koszty eksploatacji i zwiększając efektywność systemu.
5. Zaawansowane strategie sterowania: Systemy sterowania firmy Daikin optymalizują wydajność, zapewniają nadmiarowość i dostosowują się do zmieniających się trendów, gwarantując niezawodne działanie.
6. Ochrona sprzętu: Automatyczne przełączniki transferowe i ultrakondensatory zapewniają ciągłą pracę podczas awarii zasilania, umożliwiając szybkie uruchomienie wentylatora.
Pro-W Slim
Poznaj model Pro-W Slim. Nasze dedykowane urządzenia do wentylacji pomieszczeń komputerowych (CRAH) w centrach danych zostały zaprojektowane z myślą o dużych i hiper-skalowych wymaganiach – są wyposażone w wężownicę wody lodowej, zaawansowane sterowanie w czasie rzeczywistym oraz wydajność chłodniczą do 500 kW.
Maksymalne chłodzenie na minimalnej przestrzeni — bez utraty skuteczności.
W centrum danych liczy się każdy metr kwadratowy. Tradycyjne urządzenia chłodzone powietrzem są skuteczne, ale zajmują dużo miejsca – zajmują powierzchnię, którą można by przeznaczyć na generujące przychody szafy serwerowe. Model Pro-W Slim został zaprojektowany, aby to zmienić. Dzięki głębokości zaledwie 670 mm zajmuje najmniej miejsca spośród wszystkich podobnych urządzeń dostępnych obecnie na rynku, a mimo to zapewnia wydajność chłodniczą sięgającą 152 kW.
Działa to w ten sposób, że ciepłe powietrze jest zasysane z korytarza gorącego, przepływa przez wężownicę z wodą lodową i jest następnie odprowadzane z powrotem do korytarza zimnego – jest to sprawdzona metoda chłodzenia powietrzem, ale zrealizowana w architekturze ściany wentylatorów, co zapewnia wyjątkową efektywność energetyczną (współczynnik EER sięgający 26). Urządzenie jest dostarczane po przeprowadzeniu wstępnych testów i gotowe do użycia zaraz po wyjęciu z opakowania, a jego modułowa konstrukcja ułatwia transport przez wąskie przejścia w budynkach. Instalacja jest szybka, a dzięki wbudowanej redundancji urządzenie może działać bez zakłóceń, nawet jeśli któryś z elementów wymaga interwencji.
Zakres chłodzenia
100-152 kW
Wielkości 10 i 15
Maksymalna wartość EER
26
Rozmiar 15
Głębokość
670 mm
Obie wielkości
Maksymalny przepływ powietrza
39 200 m³/h
Rozmiar 15
Główne cechy
- Najmniejsze wymagania przestrzenne spośród wszystkich porównywalnych urządzeń dostępnych na rynku
- Budowa segmentowa: łatwiejszy transport przez wąskie przejścia
- Opracowany przez nas system sterowania zapewniający precyzyjną regulację temperatury
- Zgodność ze środowiskami chłodzonymi powietrzem i chłodzeniem hybrydowym
Dopływ wody: 20°C · Odpływ wody: 28°C · Dopływ powietrza: 36°C · Montaż na twardych podłożach
- Plug & Play — wstępnie przetestowane przed opuszczeniem fabryki
- Wbudowana redundancja zapewniająca ciągłość działania
- Redukcja kosztów budowy budynków
- Niskie koszty eksploatacji w okresie przydatności do użytkowania
System Intelligent Data Center Manager
Zintegrowany system iDCM firmy Daikin na nowo definiuje zarządzanie centrami danych przy czym wymaga o 40% mniej czujników niż tradycyjne zewnętrzne systemy sterowania i wykorzystuje wszystkie dane z urządzeń bezpośrednio z wbudowanych czujników i sterowników.
Umożliwia zarządzanie nawet 20 agregatami chłodniczymi – w tym pompami i trybem chłodzenia free cooling — dzięki czemu iDCM oferuje scentralizowane sterowanie dostosowane do potrzeb dużych instalacji. Pięć dostępnych konfiguracji umożliwia elastyczne dopasowanie rozmiaru, dzięki czemu system można dostosować do różnych wymagań instalacyjnych.
Wykorzystując algorytmy uczenia maszynowego, system w sposób ciągły optymalizuje działanie i zapewnia maksymalne oszczędności energii. Dzięki temu jest w pełni zgodny z centrami danych klasy TIER III i można je dostosować do wymagań klasy TIER IV.
Główne cechy systemu Intelligent Data Center Manager
1. Kompleksowe rozwiązanie: steruje aż 20 urządzeniami, zapewniając niezawodność dzięki zaawansowanym algorytmom uczenia maszynowego dla uzyskania optymalnej pracy agregatów chłodniczych i oszczędności energii.
2. Zgodność z projektem instalacji: integruje różne urządzenia i oferuje kompleksową obsługę klienta, zapewniając elastyczność i dostosowane do potrzeb rozwiązania dla różnych projektów.
3. Pełna integracja systemu: System sterowania firmy Daikin, opracowany własnymi siłami, maksymalizuje efektywność poprzez integrację logiki urządzenia, zwiększając niezawodność i stabilne starowanie temperaturą.
4. Inteligentne planowanie sekwencji: wykorzystuje uczenie maszynowe do optymalizacji kombinacji urządzeń, zapewniając najniższe zużycie energii i dostosowując się do zmian obciążenia.
5. Praca zoptymalizowana przez AI: monitoruje parametry urządzeń, aby nadać priorytet efektywnym maszynom, skracając przestoje i wydłużając żywotność sprzętu.
6. Zoptymalizowane tryby pracy: zapewniają wysoką efektywność zarówno w trybie standardowym, jak i w trybie chłodzenia swobodnego free cooling, dynamicznie dostosowując się w czasie rzeczywistym do bieżących warunków.
7. Ekonomiczne sterowanie: zmniejsza koszty instalacji i konserwacji dzięki zintegrowanemu monitorowaniu sprawności działania i mniejszej liczbie czujników, zwiększając ogólną wartość.
8. Rozwiązanie skalowalne: Dostępnych jest 5 różnych wielkości iDCM dla różnych liczb jednostek (od 4 do 20), co tworzy opłacalny i elastyczny system sterowania dla każdej serwerowni
Najwyższej klasy usługi posprzedażowe
Niezależnie od lokalizacji Twojego centrum danych, my też tam jesteśmy. Dzięki globalnej sieci serwisowej i partnerskiej oraz ponad 13 000 pracowników w Europie dysponujemy wystarczającymi zasobami, aby zaspokoić wszystkie Twoje potrzeby.
Daikin on Site – nasze platforma usług w chmurze dla zapewnienia maksymalnej stabilności i wydajności systemu
Daikin on Site to oparty na chmurze system zdalnego monitorowania i sterowania, który zapewnia dostęp do danych w czasie rzeczywistym przez całą dobę, monitorując eksploatację instalacji chłodniczych i ich prawidłowe funkcjonowanie. Zapewnia również okresowe raporty zawierające dogłębną analizę instalacji, analizę energetyczną oraz inteligentną konserwację. Ta stale rozwijająca się usługa umożliwia właścicielom instalacji utrzymanie wysokiej wydajności systemu, podejmowanie działań zapobiegawczych oraz uniknięcie dodatkowych kosztów związanych z awariami i przestojami.
6 kluczowych atutów firmy Daikin
1. Plan konserwacji zapobiegawczej: niezawodność w czasie dzięki szczegółowemu planowi opartemu na 55-letnim doświadczeniu firmy Daikin w dziedzinie technologii agregatów chłodniczych, obejmującemu wszystkie niezbędne czynności obiektowe i kontrole podzespołów.
2. Przedłużona gwarancja: standardowa roczna gwarancja może zostać przedłużona nawet o cztery dodatkowe lata, zapewniając klientom większe bezpieczeństwo i spokój ducha.
3. Globalna dostępność usług: dzięki biurom sprzedaży w ponad 170 krajach firma Daikin zapewnia dostępność usług i fachową wiedzę wszędzie tam, gdzie jest to potrzebne, dostosowując się do protokołów klientów
4. Zarządzanie częściami zamiennymi: terminowe i profesjonalne dostawy części zamiennych, z możliwością zarządzania zapasami części zamiennych bezpośrednio w siedzibie klienta w celu uproszczenia konserwacji.
5. Kompleksowe usługi serwisowe: konserwacja zapobiegawcza i naprawcza, rozwiązania modernizacyjne i aktualizacje mające na celu przedłużenie żywotności sprzętu, poprawę wydajności i zapewnienie stałej niezawodności.
6. Daikin on Site (DoS): usługa zdalnego monitorowania w chmurze oferuje ocenę w czasie rzeczywistym, raportowanie i inteligentną konserwację, aby proaktywnie zapobiegać awariom i minimalizować związane z nimi koszty.
Rozwiązania w zakresie wynajmu
Daikin Rental oferuje agregaty chłodnicze, pompy ciepła, urządzenia wentylacyjne, które zaspokoją Twoje tymczasowe potrzeby w zakresie chłodzenia, jednocześnie zmniejszając nakłady inwestycyjne CAPEX i optymalizując koszty operacyjne OPEX. Zespół Daikin Rental jest dostępny przez 24 godziny na dobę, 7 dni w tygodniu, aby zaradzić każdej sytuacji.
Wahania obciążenia chłodniczego
Rozbudowa obiektu
Podczas rozbudowy obiektu występuje potrzeba przetestowania i dostosowania sprzętu, ale nie ma wystarczającego obciążenia, aby utrzymać działanie nowych lub dużych agregatów chłodniczych. Proste rozwiązanie wynajmu zapewnia utrzymanie poprawnego obciążenia i efektywności energetycznej do czasu sfinalizowania rozbudowy.
Obsługa szczytowych obciążeń i sezonowość
Gdy zapotrzebowanie na chłodzenie w obiekcie przekracza wydajność systemu z powodu wysokich temperatur lub zmian wymagań dotyczących chłodzenia, można skorzystać z tymczasowego chłodzenia Daikin, aby zwiększyć wydajność chłodzenia i zaoszczędzić na nakładach inwestycyjnych.
Plan awaryjny na wypadek poważnego uszkodzenia agregatu chłodniczego
- Szybkie przywrócenie normalnego działania
- Maksymalizacja strat finansowych i przestojów
- Spokój ducha podczas nieoczekiwanych zdarzeń
- Wymiana starszego sprzętu
- Nasze plany są tak opracowane, aby obsługiwać ryzyko finansowe i zapewniać odpowiednią wielkość sprzętu
Awaryjne wypożyczenia
Rozwiązania Daikin Rental szybko reagują na awarie sprzętu. Nasz zespół ekspertów jest gotowy do pomocy w każdej sytuacji.
Chłodzenie w trybie gotowości
Tymczasowy układ chłodzenia jest wykorzystywany jako rezerwa dla krytycznego chłodzenia lub w przypadku zmniejszenia nadmiarowości systemu.
