Szpital Basildon

Szybka wymiana agregatu chłodniczego w szpitalu przewyższa skutki zmian klimatycznych



Zmiany klimatyczne i nowe wytyczne rządowe spowodowały poważny „zabieg chirurgiczny” na kluczowych systemach wentylacji i chłodzenia oddziału szpitalnego w ramach ścisłej czterodniowej operacji, która obejmowała instalację na dachu dwóch chłodzonych powietrzem agregatów chłodniczych Daikin EWAH~TZ ze sprężarkami śrubowymi z napędem o zmiennej częstotliwości (VFD), wykorzystujących czynnik chłodniczy HFO.

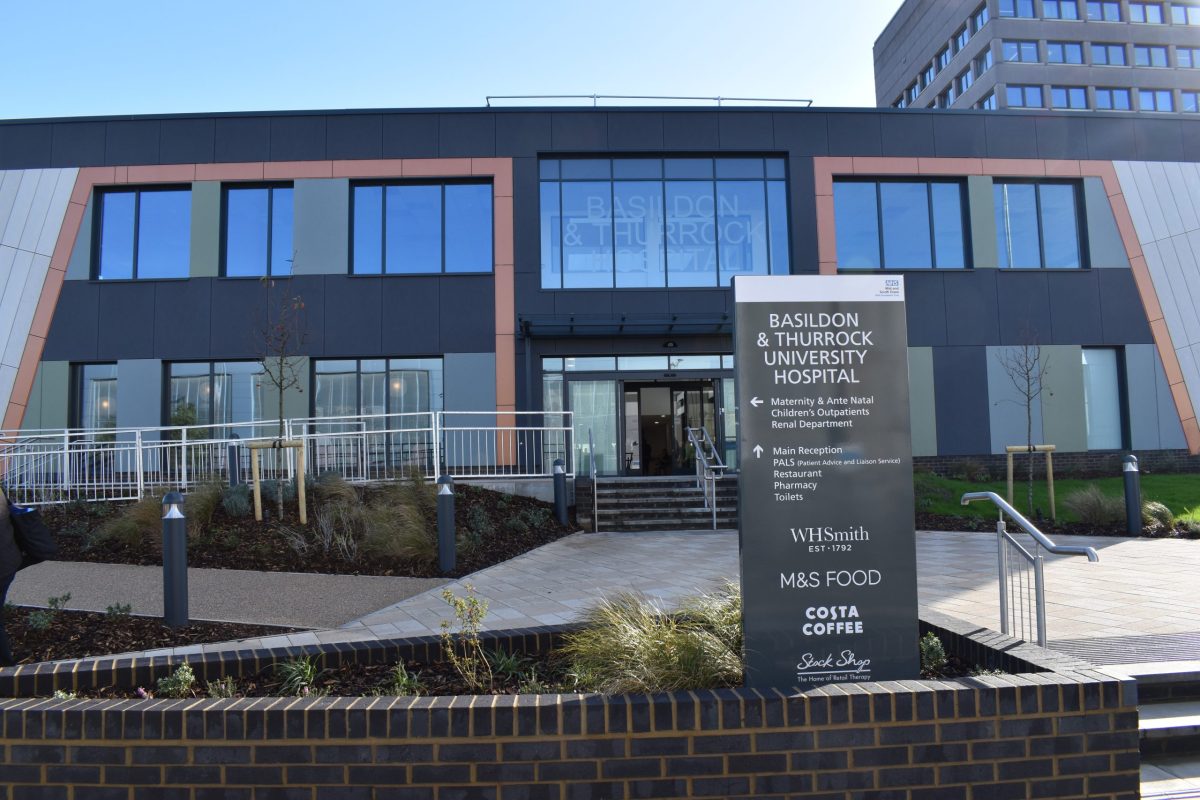

Pomyślne zakończenie projektu oznacza, że Essex Cardiothoracic Centre (CTC) w Szpitalu Uniwersyteckim w Basildon, będącym częścią Mid and South Essex NHS Foundation Trust, będzie zabezpieczone przed zmianami klimatycznymi w dającej się przewidzieć przyszłości.

Czterokondygnacyjny budynek mieści wiodącą w hrabstwie placówkę zajmującą się operacjami serca i płuc, z czterema salami operacyjnymi, czterema laboratoriami cewnikowymi (pracowniami cewnikowania), urządzeniami do rezonansu magnetycznego i tomografii komputerowej oraz dwoma 24-łóżkowymi oddziałami do rekonwalescencji i hospitalizacji.

CTC jest oddzielone od głównego kompleksu szpitalnego wąską drogą serwisową, ale połączone zabudowanym mostem na poziomie sali operacyjnej. Dwie centrale wentylacyjne (AHU) i dwa agregaty chłodnicze zostały umieszczone na dachu CTC - w rzeczywistości na piątym piętrze - blisko drogi i w linii z mostem.

Iain Oakley, kierownik projektu w Mid and South Essex NHS Foundation Trust, powiedział, że w momencie uruchomienia w 2009 r. systemy wentylacji i chłodzenia w CTC były „najnowocześniejsze”, ale stały się niezdolne do zapewnienia wystarczającej kontroli temperatury i wilgotności.



Szpital Basildon


„Centrale wentylacyjne miały ustawienia włączania i wyłączania powietrza, które były zgodne z ówczesnymi standardami szpitalnego memorandum technicznego (HTM). Wiemy jednak, że z powodu globalnego ocieplenia często doświadczamy temperatur otoczenia przekraczających 31oC. Było wiele dni, kiedy wydajność chłodzenia po prostu nie była dostępna, aby sprostać wymaganiom sal operacyjnych i pracowni cewnikowania.

„Nie mogliśmy również obniżyć wilgotności w salach operacyjnych, mającej wpływ na sprzęt, co czasami powodowało, że sale operacyjne i pracownie kardiologiczne musiały być zamykane w dni, w których wilgotność była zbyt wysoka, ponieważ nie mogliśmy ryzykować awarii sprzętu podczas operacji.

„Konieczna była poprawa wydajności chłodzenia i jednoczesna wymiana central wentylacyjnych, ponieważ pierwotne jednostki nigdy nie osiągały wymaganych natężeń przepływu powietrza”.

Inżynierowie z Ellis Building Services otrzymali czterodniowy weekend na usunięcie starego sprzętu, a następnie zainstalowanie i uruchomienie nowej instalacji - pracując w środowisku aktywnym. Dyrektor zarządzający James Ellis mówi że zespół działający na obiekcie, składający się z Davida Edwardsa i Iana Cribbsa pracował z doskonałym nastawieniem, aby zrealizować ten projekt dla NHS.

Iain Oakley mówi: „To był cały czas, na jaki pozwalało CTC. Sale operacyjne zostały zamknięte późno w środę, a prace musiały zostać zakończone na czas, ponieważ zaplanowane operacje miały rozpocząć się o 8:00 rano w poniedziałek".



Szpital Basildon


Niezbędna była również szybkość, ponieważ z drogi serwisowej nie mógł korzystać ruch drogowy, gdy dźwig był na miejscu instalacji.

Najpierw zdemontowano stare agregaty chłodnicze, a następnie usunięto dach hali maszynowni, aby można było wymienić stare centrale wentylacyjne. Gdy nowe centrale klimatyzacyjne zostały umieszczone wewnątrz pomieszczenia maszynowni, a dach znalazł się na swoim miejscu, dwa nowe agregaty chłodnicze Daikin ze sterowaniem VFD zostały podniesione na swoje miejsce.

CTC zostało ponownie otwarte zgodnie z harmonogramem w poniedziałek rano.

Gama agregatów chłodniczych TZ firmy Daikin jest efektem starannego projektowania, mającego na celu optymalizację działania i wydajności agregatu chłodniczego pod względem komfortu i zastosowania procesowego w każdych warunkach klimatycznych. Celem jest obniżenie kosztów eksploatacji i poprawa rentowności instalacji, efektywności i ekonomicznego zarządzania.

Agregaty chłodnicze są wyposażone w wysokowydajną sprężarkę jednośrubową z napędem VFD, wężownicę skraplacza o dużej powierzchni, zapewniającej maksymalne przenikanie ciepła i niskie ciśnienie wylotowe, wysokowydajne wentylatory skraplacza oraz parownik „płaszczowo-rurowy” z bezpośrednim odparowaniem o niskich stratach ciśnienia czynnika chłodniczego.

Połączenie ich działania zapewnia najlepszą wydajność przy pełnym i częściowym obciążeniu.

Półhermetyczna sprężarka jednośrubowa z układem VFD zintegrowanym z korpusem sprężarki została zaprojektowana i wyprodukowana przez firmę Daikin. Jest to rezultat wieloletniego doświadczenia i ciągłych inwestycji w badania i rozwój, zoptymalizowany do pracy z czynnikiem chłodniczym R1234ze(E), którego potencjał tworzenia efektu cieplarnianego wynosi 7.

Geometria samej sprężarki została w pełni przeprojektowana, aby osiągnąć najwyższą efektywność przy pełnym obciążeniu, zapewniając najwyższą efektywność przy częściowym obciążeniu dzięki VFD umożliwiającemu ciągłą modulację prędkości obrotowej sprężarki. Elektronika VFD jest chłodzona przez czynnik chłodniczy z obwodu agregatu chłodniczego, oferując współczynnik przesunięcia fazowego ≥0,95.

Do agregatów chłodniczych dołączono kilka dodatkowych opcji:

· Wężownice mikrokanałowe powlekane polimerem epoksydowym

· Podwójne zawory nadmiarowe ciśnieniowe

· Wentylatory ze sterowaniem inwerterowym

· Mierniki energii

Lista zestawów

Kod

Opis

Liczba urządzeń

EWAH940TZSSC2

Agregat chłodniczy Daikin R1234ze(E) z inwerterem AC

1

EWAH770TZSSC2

Agregat chłodniczy Daikin R1234ze(E) z inwerterem AC

1
