W ostatnich latach rosnąca świadomość wpływu na środowisko — a w szczególności rola czynników chłodniczych — przyspieszyła wdrażanie systemów VRV na R‑32 w całej Europie. W miarę jak transformacja ta nabiera tempa, profesjonaliści z branży coraz częściej poszukują jasnych informacji na temat prawidłowego stosowania różnych norm regulujących bezpieczeństwo gazów fluorowanych (F-gazów).
Dzięki naszej wiodącej pozycji w zakresie rozwiązań VRV na R‑32 oraz ścisłej współpracy z instalatorami, projektantami, ekspertami ds. zgodności i decydentami, firma Daikin zdobyła dogłębną wiedzę na temat praktycznego wdrażania tych norm bezpieczeństwa. Skonsolidowaliśmy tę wiedzę, aby zapewnić jasne i praktyczne wskazówki dla wszystkich stron zaangażowanych w projektowanie, instalację i ocenę systemów VRV.
Które normy regulują bezpieczeństwo czynników chłodniczych?
IEC 60335-2-40 to norma produktowa, określająca wymagania bezpieczeństwa dla elektrycznych pomp ciepła, klimatyzatorów i osuszaczy.
EN 378 to norma ogólna, określająca wymagania dla systemów chłodniczych, obejmująca projektowanie, produkcję, instalację, obsługę, konserwację i utylizację.
W ramach swojego zakresu, zarówno IEC 60335-2-40, jak i EN 378 stanowią, że w przypadku istnienia konkretnej normy bezpieczeństwa produktu (np. IEC 60335-2-40), ma ona pierwszeństwo przed normą ogólną, taką jak EN 378 (ustępy 1 i 2).
Norma EN 378 dodatkowo wzmacnia tę zasadę przy definiowaniu dopuszczalnych limitów napełnienia czynnikiem chłodniczym (ustęp 3).
Wniosek: Norma IEC 60335-2-40 ma pierwszeństwo przed normą EN 378.
Ustęp 1 – Zakres normy EN378: „Normy dotyczące rodzin produktów, zajmujące się bezpieczeństwem systemów chłodniczych, mają pierwszeństwo przed normami horyzontalnymi i ogólnymi dotyczącymi tego samego przedmiotu”.
Ustęp 2 – Zakres normy IEC 60335-2-40: „Niniejsza część normy IEC 60335 dotyczy bezpieczeństwa elektrycznych pomp ciepła, pomp ciepła do przygotowania ciepłej wody użytkowej oraz klimatyzatorów, wyposażonych w sprężarki silnikowe, a także klimakonwektorów wodnych, osuszaczy (z lub bez sprężarek silnikowych), termoelektrycznych pomp ciepła i ich elementach składowych. Ich maksymalne napięcie znamionowe nie przekracza 300 V dla urządzeń jednofazowych i 600 V dla urządzeń wielofazowych”.
Ustęp 3 – EN 378 (część 1): „Artykuł 6 Ilość czynnika chłodniczego: W przypadku istnienia norm produktowych dla poszczególnych typów systemów i odwoływania się w nich do limitów ilości czynnika chłodniczego, ilości te są nadrzędne wobec wymagań niniejszej normy”.
- Stosowanie odpowiednich norm dla systemów na R-32 A2L
- Stosowanie odpowiednich norm dla systemów na R-410A (A1)
Norma IEC precyzuje, że należy stosować najbardziej rygorystyczne wymaganie (dotyczące palności lub toksyczności) (ustęp 4).
Przegląd dopuszczalnych limitów stężenia dla R-32
Norma bezpieczeństwa | Maks. dopuszczalne stężenie |
|---|---|
IEC 60335-2-40 | Palność (LFL): 75% dolnej granicy palności (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Toksyczność (ATEL/ODL): 300 g/m³ |
Ponieważ limit palności 230 g/m³ jest niższy od limitu toksyczności 300 g/m³, obowiązuje bardziej rygorystyczny limit palności. Przestrzeganie tego limitu z natury gwarantuje, że limity toksyczności nie zostaną przekroczone, zatem dodatkowe kontrole nie są wymagane.

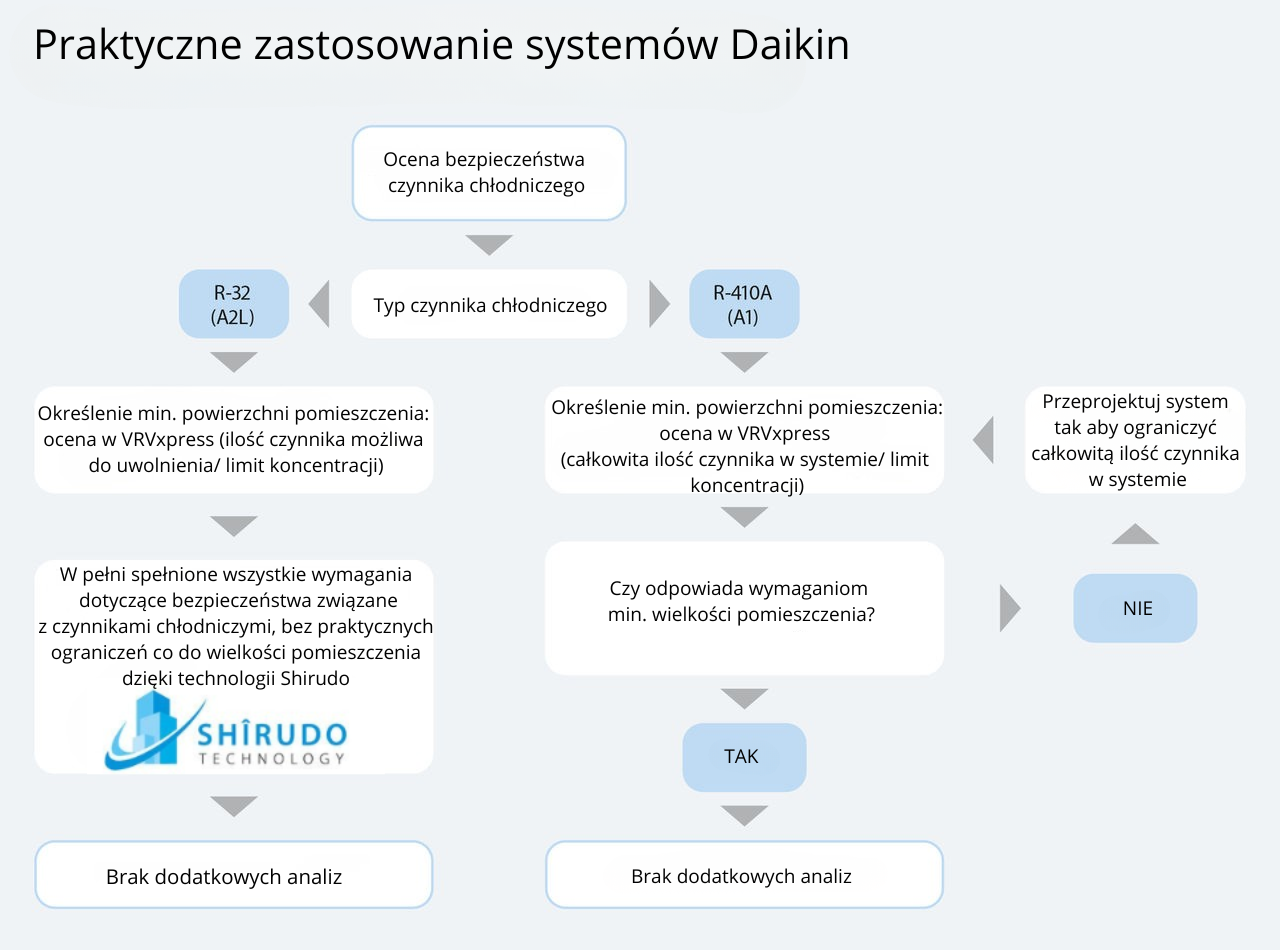

Co to oznacza dla projektowania systemów na R-32?
Jeśli obliczone stężenie czynnika chłodniczego jest niższe niż 230 g/m³, nie są wymagane żadne dodatkowe środki bezpieczeństwa.
W przypadkach, gdy stężenie przekracza 230 g/m³, technologia Shīrudo firmy Daikin zapewnia zgodność z normami IEC 60335-2-40 oraz EN 378, pomagając z całkowitą pewnością spełnić wymagane standardy bezpieczeństwa.
W odniesieniu do limitów napełnienia, norma IEC obejmuje wyłącznie palne czynniki chłodnicze (A2L, A2, A3).
→ W związku z tym norma IEC nie może być stosowana do oceny systemów wykorzystujących niepalne czynniki chłodnicze (A1).
Przegląd dopuszczalnych limitów stężenia dla R-410A
Norma bezpieczeństwa | Maks. dopuszczalne stężenie |
|---|---|
IEC 60335-2-40 | Palność (LFL): Nie dotyczy (N/A) – norma IEC obejmuje wyłącznie palne czynniki chłodnicze (A2L, A2, A3) |
EN 378 | Toksyczność (ATEL/ODL): 440 g/m³ |
Limit toksyczności określony w normie EN 378 dla czynnika R-410A, sklasyfikowanego jako niepalny czynnik chłodniczy klasy A1, wynosi 440 g/m³ i to on powinien być stosowany.
Co to oznacza dla projektowania systemów na R-410A?
Ponieważ czynnik R-410A nie wchodzi w zakres normy IEC dotyczącej bezpieczeństwa czynników chłodniczych, normą nadrzędną jest EN 378.
Stężenie czynnika chłodniczego dla R-410A musi pozostać poniżej poziomu 440 g/m³. W przypadku przekroczenia tego limitu wymagane jest zastosowanie odpowiednich środków bezpieczeństwa dostarczanych na miejscu, zgodnie z normą EN 378.

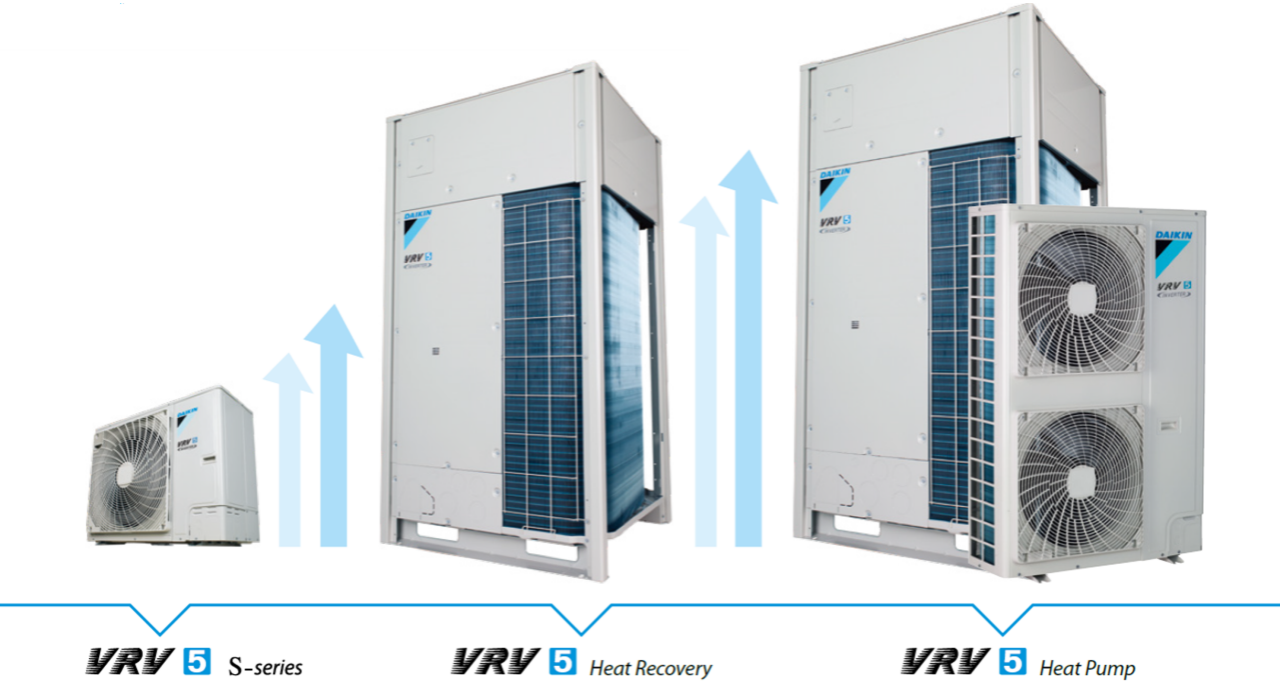

Większa elastyczność projektowania w porównaniu z systemami na R-410A
Dzięki spełnieniu bardziej rygorystycznych wymagań normy IEC systemy na R-32 oferują znacznie większą elastyczność projektową w porównaniu do ich odpowiedników na R-410A.

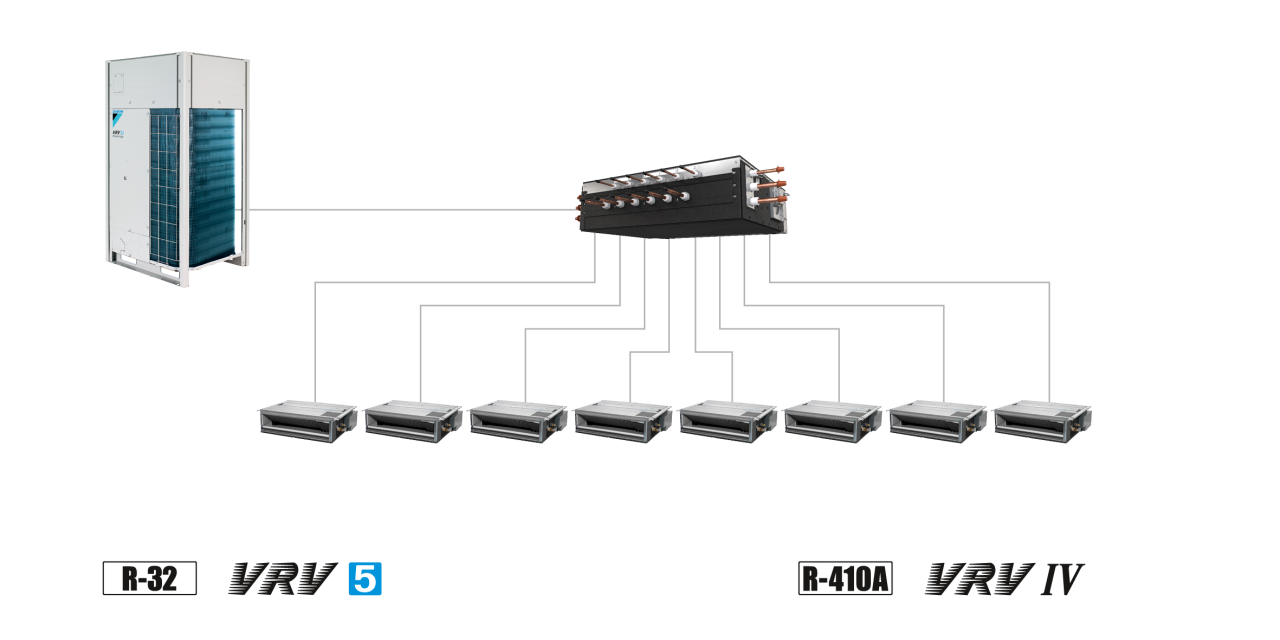

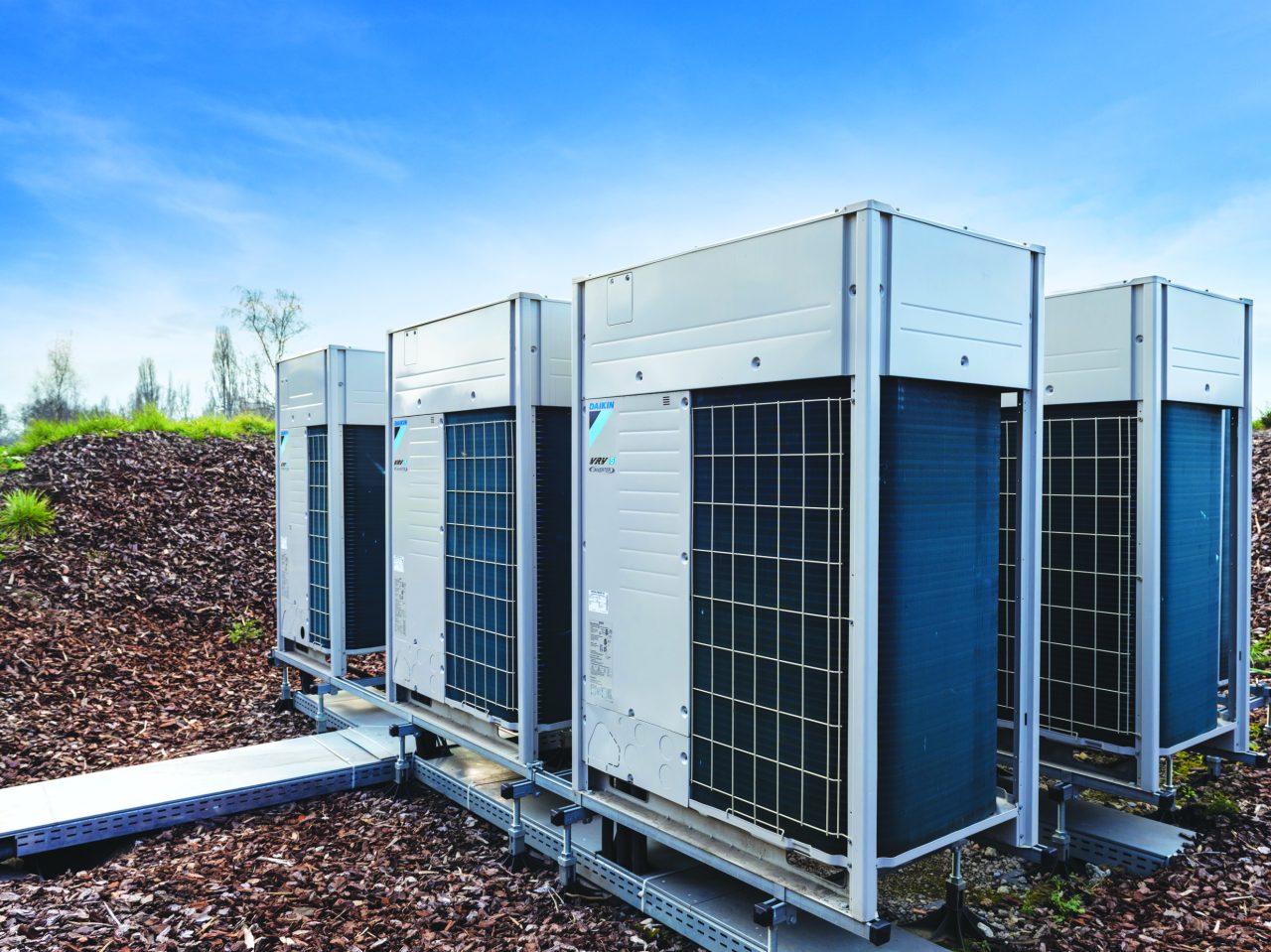

Porównanie projektowe: Przykład obliczeniowy dla zastosowania w hotelu
W przypadku typowego hotelowego systemu VRV (8 jednostek wewnętrznych, 1 skrzynka BS), system VRV 5 wykorzystujący wbudowane środki bezpieczeństwa technologii Shīrudo wymaga minimalnej powierzchni pomieszczenia wynoszącej zaledwie 3,08 m², podczas gdy podobny system na R-410A wymagałby aż 12,7 m²!
Minimalna powierzchnia pokoju hotelowego: 3,08 m2
zgodnie z IEC60335-2-40 i przy zastosowaniu technologii Shīrudo
Minimalna powierzchnia pokoju hotelowego: 12,7 m2
zgodnie z EN378
Więcej szczegółów można znaleźć w naszym przewodniku:
Często zadawane pytania
Tak. Projektując zgodnie z normą IEC 60335-2-40 (zapewniamy zgodność z tą normą), spełniasz również odpowiednie wymagania normy EN 378, w tym dotyczące kontroli maksymalnego stężenia czynnika chłodniczego w poszczególnych pomieszczeniach.
Technologia Shīrudo firmy Daikin dodatkowo gwarantuje, że stężenie czynnika chłodniczego nie przekracza 230 g/m³, co odpowiada 75% dolnej granicy palności, zgodnie z definicją zawartą w normie IEC 60335-2-40.
Dla porównania, system zaprojektowany ściśle zgodnie z limitami toksyczności określonymi w normie EN 378 mógłby dopuszczać stężenia sięgające nawet 300 g/m³, co oznacza około 30% więcej czynnika chłodniczego w najgorszym scenariuszu wycieku.
W kwestiach nieobjętych normą IEC 60335-2-40, takich jak montaż jednostek zewnętrznych w warunkach „na wolnym powietrzu”, należy kierować się wytycznymi zawartymi w normie EN 378.
Tak. Norma EN 378 jest normą ogólną, a w swoim zakresie oraz w punkcie 6 odnosi się bezpośrednio do obowiązujących norm produktowych, w tym przypadku do normy IEC 60335-2-40.
Zgodność z normą IEC 60335-2-40 oznacza zatem zgodność z normą EN 378 w zakresie objętym tą normą produktową.
Nie. Wystarczające jest spełnienie wymagań normy IEC 60335-2-40, a co za tym idzie – normy EN 378, części 1 i 2. Nie ma wymogu stosowania normy EN 378-3, w tym takich przepisów jak niezależne źródło zasilania dla systemu wykrywania wycieków.
W tabeli C.1 normy EN 378 określono limity ładunku na podstawie limitu toksyczności pomnożonego przez objętość pomieszczenia lub zgodnie z definicją zawartą w punkcie C.3. W praktyce obowiązujący limit napełnienia ustala się zawsze na podstawie bardziej rygorystycznego kryterium. W związku z tym limit toksyczności nie jest przekraczany.
W rezultacie dodatkowe środki bezpieczeństwa opisane w normie EN 378-3, punkt C.3, nie są wymagane.
Podejście to jest zgodne z utrwaloną praktyką dotyczącą czynników chłodniczych klasy A, takich jak R-410A, w przypadku których nie są wymagane żadne dodatkowe środki bezpieczeństwa, o ile nie przekracza się limitów toksyczności.
Unikalna technologia Shîrudo firmy Daikin spełnia wszystkie istotne wymagania IEC, zapewniając zgodny z przepisami projekt systemu i spokój ducha od samego początku.
Brak konieczności wykonywania skomplikowanych obliczeń dotyczących środków bezpieczeństwa
Brak dodatkowych prac instalacyjnych lub związanych z uruchomieniem
Brak wpływu na estetykę wnętrza – brak dodatkowych czujników czy komponentów
Brak konieczności wykonywania dodatkowych prac lub przeprojektowywania systemu przy zmianie układu pomieszczeń
Brak wymogu przeprowadzania okresowych kontroli bezpieczeństwa
Jak działa technologia Shîrudo
- Zintegrowane czujniki do wykrywania wycieków czynnika chłodniczego
- Zintegrowany alarm
- Zawory odcinające

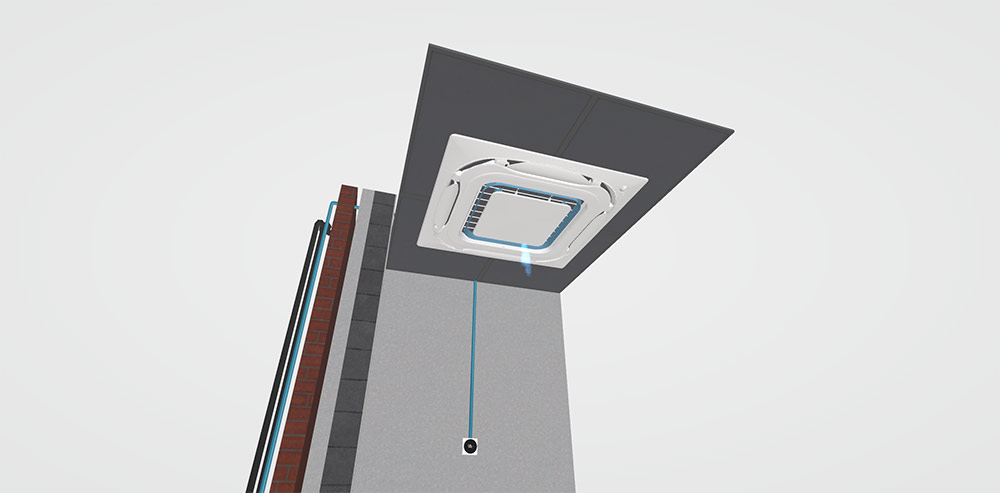

Zintegrowane czujniki do wykrywania wycieków czynnika chłodniczego
- Zintegrowane w każdej jednostce wewnętrznej
- Funkcja samokontroli wykrywa nawet najmniejsze wycieki czynnika chłodniczego
- W reakcji uaktywnia automatycznie środki bezpieczeństwa dla czynnika chłodniczego: alarm oraz zawory odcinające

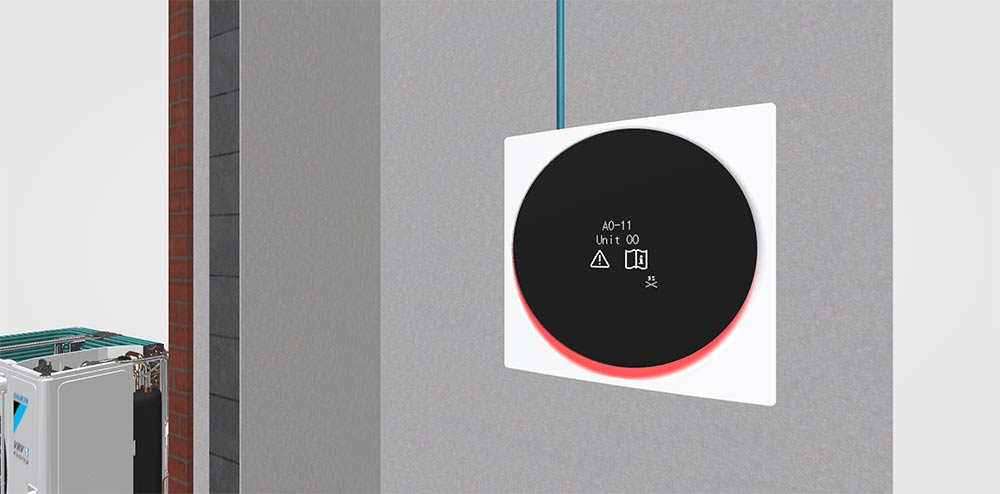

Zintegrowany alarm
- Lokalny alarm wizualny i dźwiękowy zintegrowany z przewodowym pilotem Madoka
- Dodatkowy alarm systemu nadzorczy można zintegrować poprzez:
- Ustawienie w terenie na sterowniku Madoka
- Sygnał wejściowy wyzwalający alarm urządzenia innego producenta

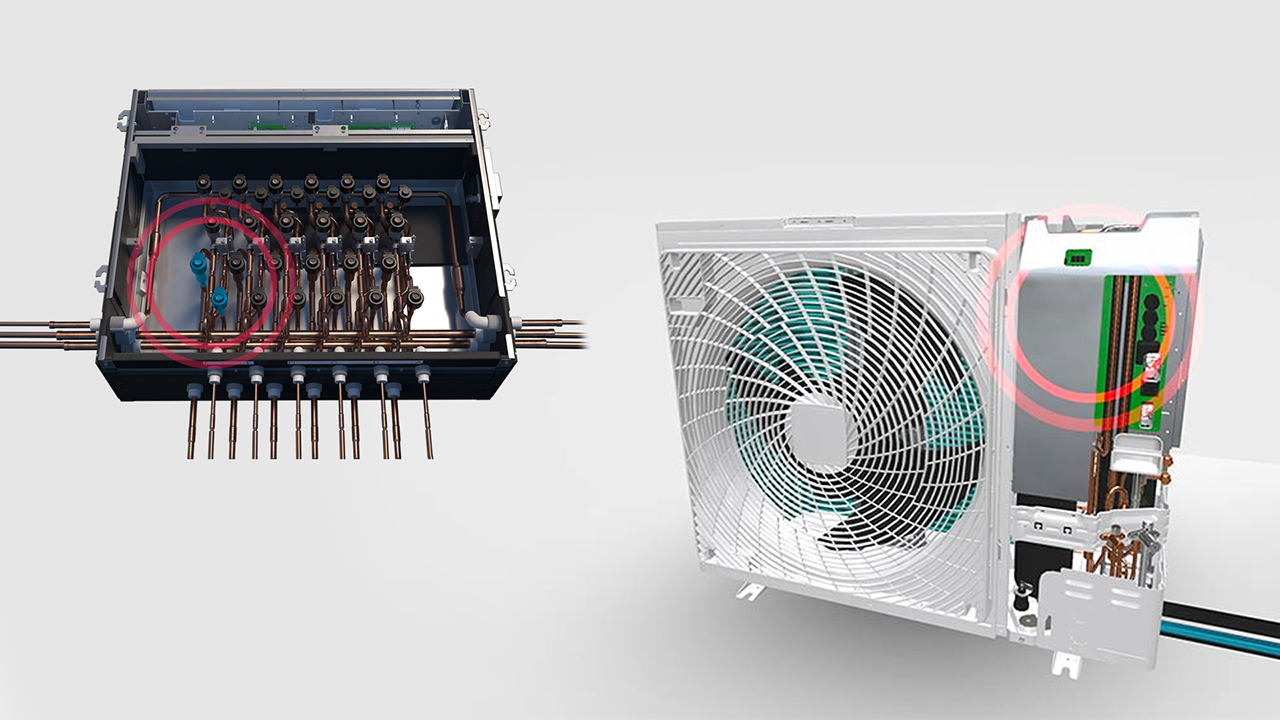

Aby zapewnić zgodność z normą IEC 60335-2-40 nawet w najmniejszych pomieszczeniach, przewidziano zawory odcinające.
W zależności od systemu są one wbudowane w jednostkę zewnętrzną lub w skrzynkę (BS)SV. W przypadku wycieku czynnik chłodniczy jest albo pompowany z powrotem do jednostki zewnętrznej, albo zamykane są określone odgałęzienia, aby ograniczyć wyciek i zminimalizować ilość czynnika chłodniczego, która może się ulec wyciekowi.
